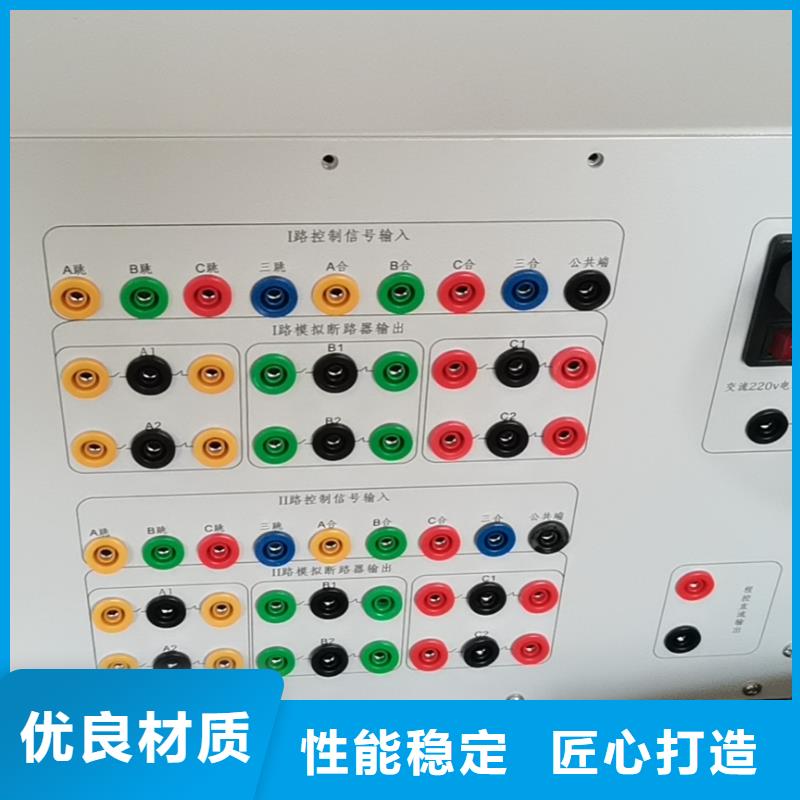

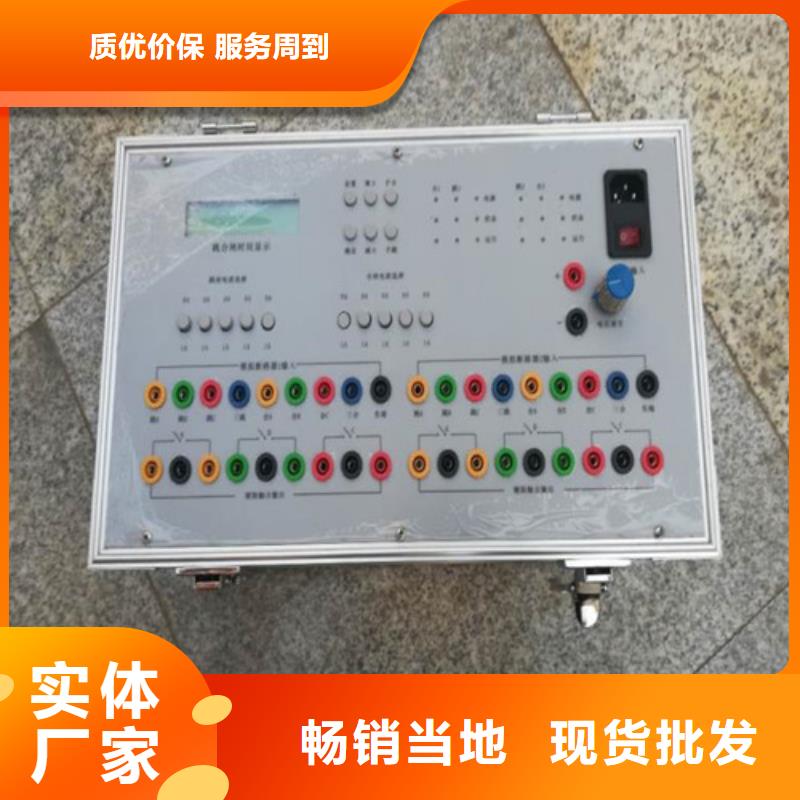

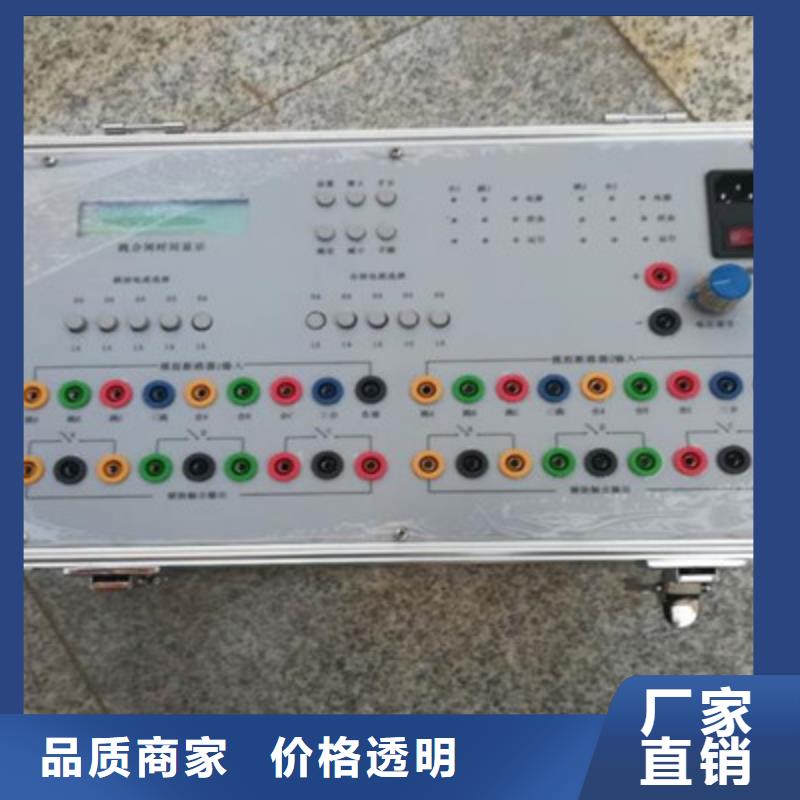

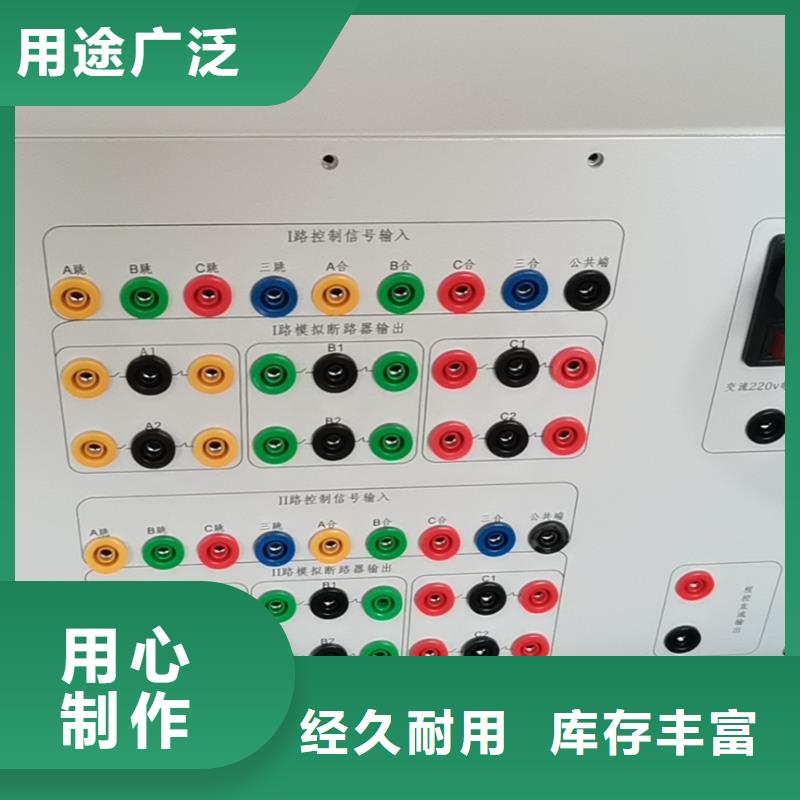

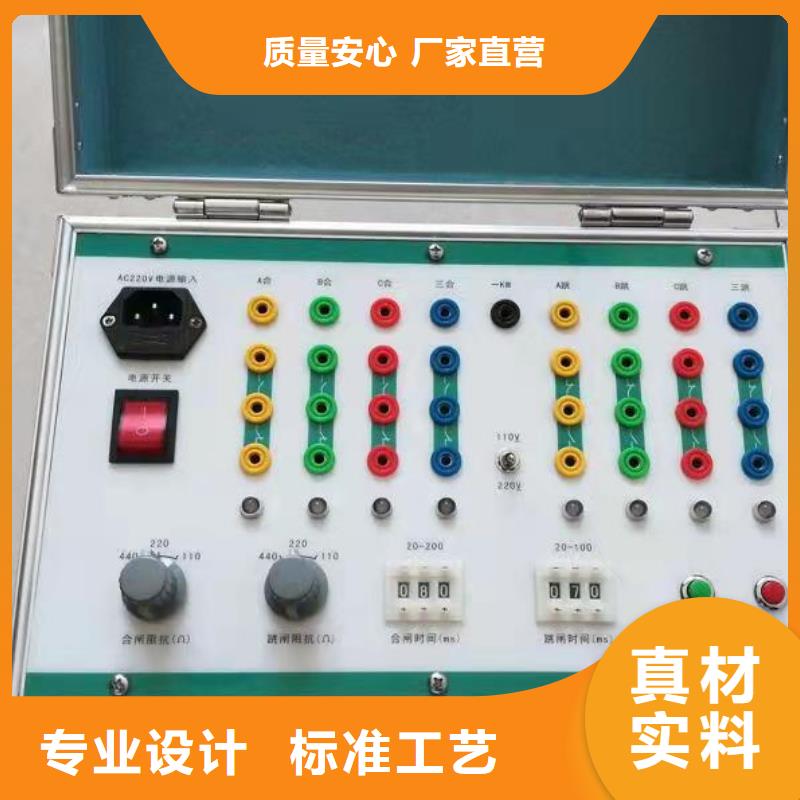

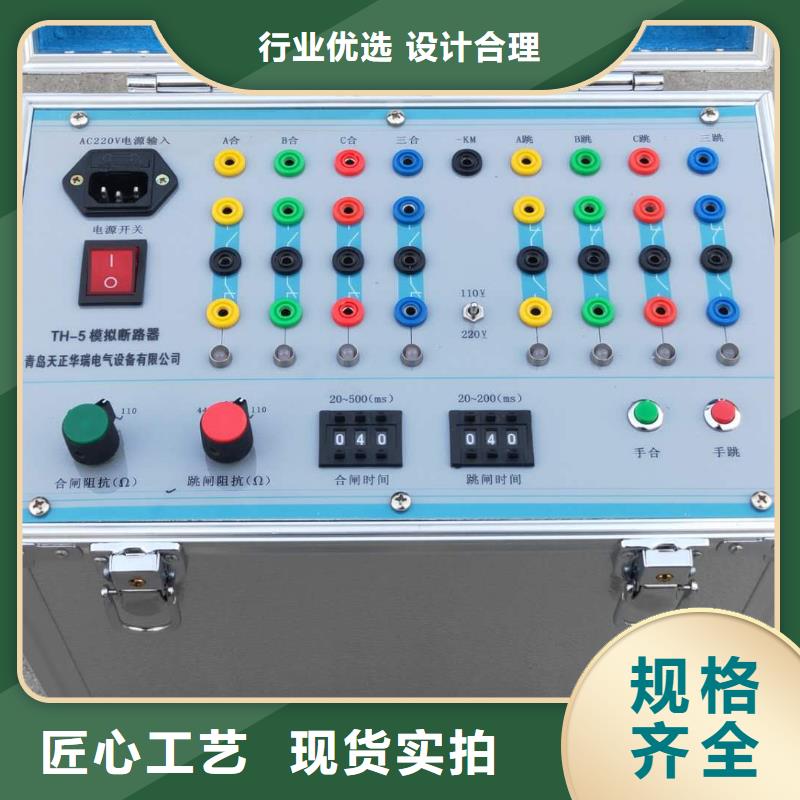

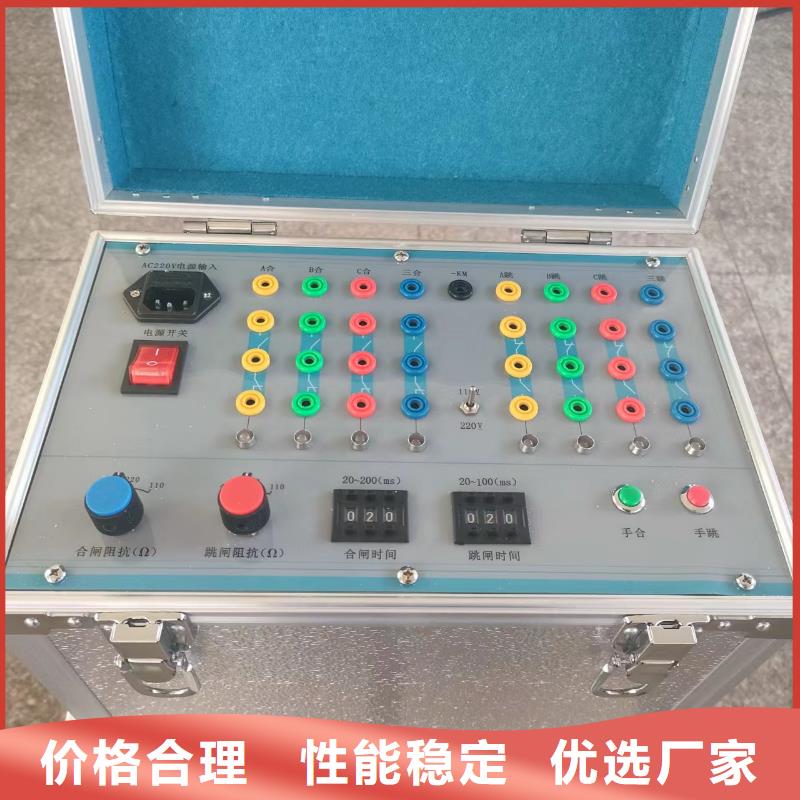

福建厦门模拟断路器保护装置跳合闸——合闸、跳闸回路及其辅助接点跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际应用时替代实际断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整旋钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，跳、合闸电流可接入任意相。也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳闸线圈I、Ⅱ回路是两路完全独立的跳闸电流回路，两回路功能完全相同。当任意一回路有跳闸电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。当按下“断路器失灵”按钮时，断路器模拟装置在失灵状态。“断路器失灵”红灯闪烁，此时加入跳、合闸电流，断路器模拟装置将不动作，延时1秒后，跳合闸电流自动断开，再经20秒延时，跳合闸回路重新自动接通。接点输出I组接点与跳闸线圈I相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点I与输出接点Ⅱ动作是相互独立的，例如当只有跳闸I回路有跳闸电流时，输出接点I状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸I、Ⅱ同时有电流时，输出接点I、Ⅱ才能同时翻转。使用时应特别注意不能接错。
