发电机直流试验装置

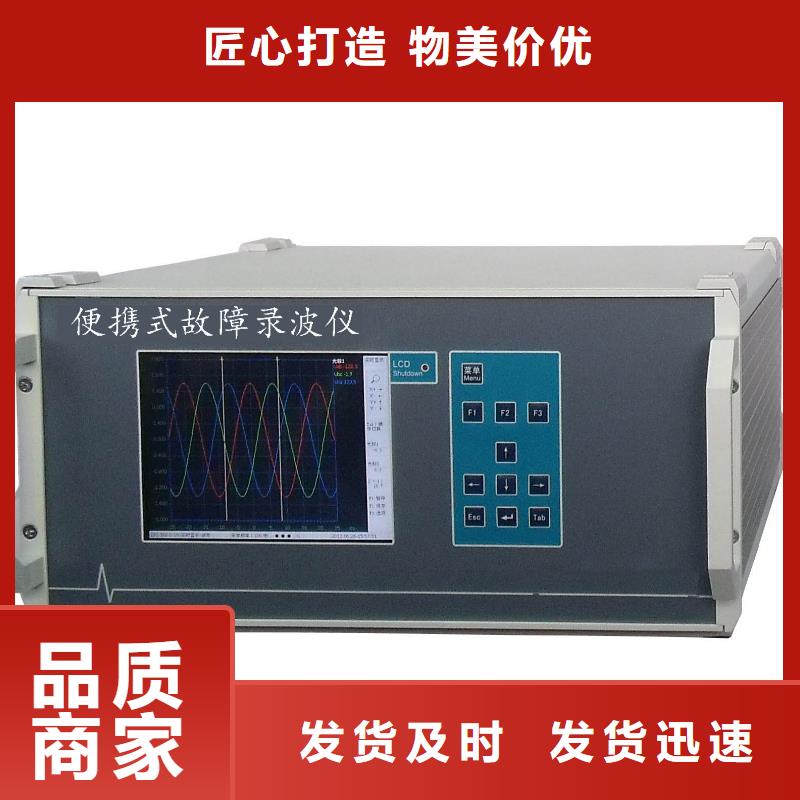

河南开封录波仪TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、河南开封当地有功、河南开封当地无功、河南开封当地零序、河南开封当地负序等），并可实时计算谐波、河南开封当地矢量图。所有以上数据，包括开关量状态、河南开封当地模拟量波形都可以实时显示。有效值、河南开封当地开关量可以实时传输给远程机。发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、河南开封当地短路试验等，以及励磁调节器阶跃试验、河南开封当地灭磁试验、河南开封当地零起升压试验、河南开封当地频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、河南开封当地测量精度和数据处理能力，实现电气试验的自动化。长时记录：装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据，为大范围、河南开封当地长过程、河南开封当地发展性故障的研究和分析提供了可靠的数据来源。稳态、河南开封当地暂态记录时间、河南开封当地采样频率可灵活设定；暂态数据可无缝嵌入稳态数据中，从而实现了稳态、河南开封当地动态、河南开封当地暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、河南开封当地分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

河南开封SOE测试仪录波仪用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、测试操作步骤1、测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、脉宽、间隔、次数等参数。3、试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
