江苏连云港回路电阻测试仪 尊敬的顾客感谢您使用本公司TH-100A回路电阻测试仪。（又称接触电阻测试仪）在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

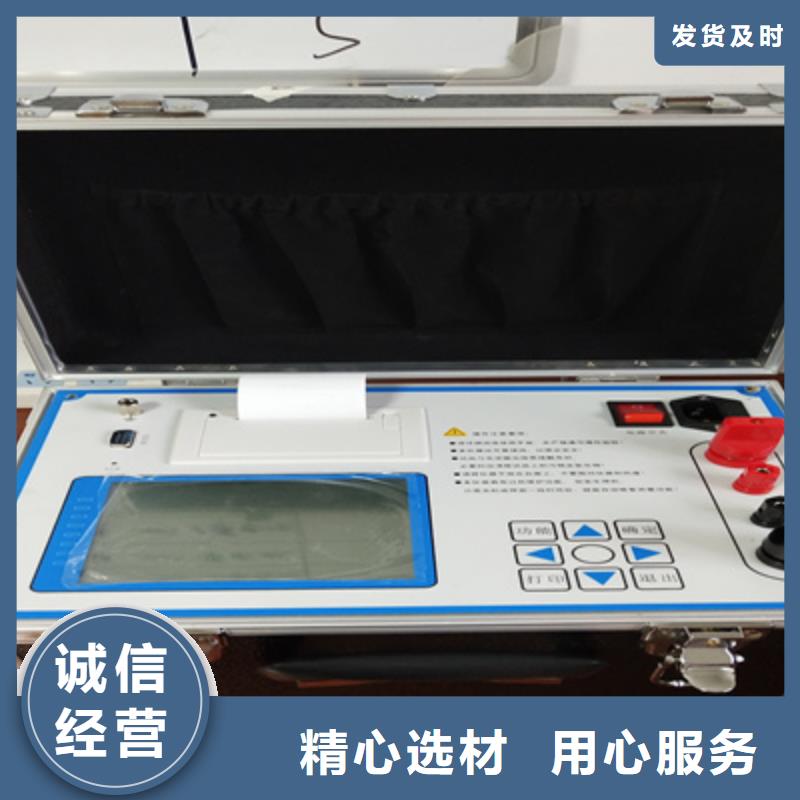

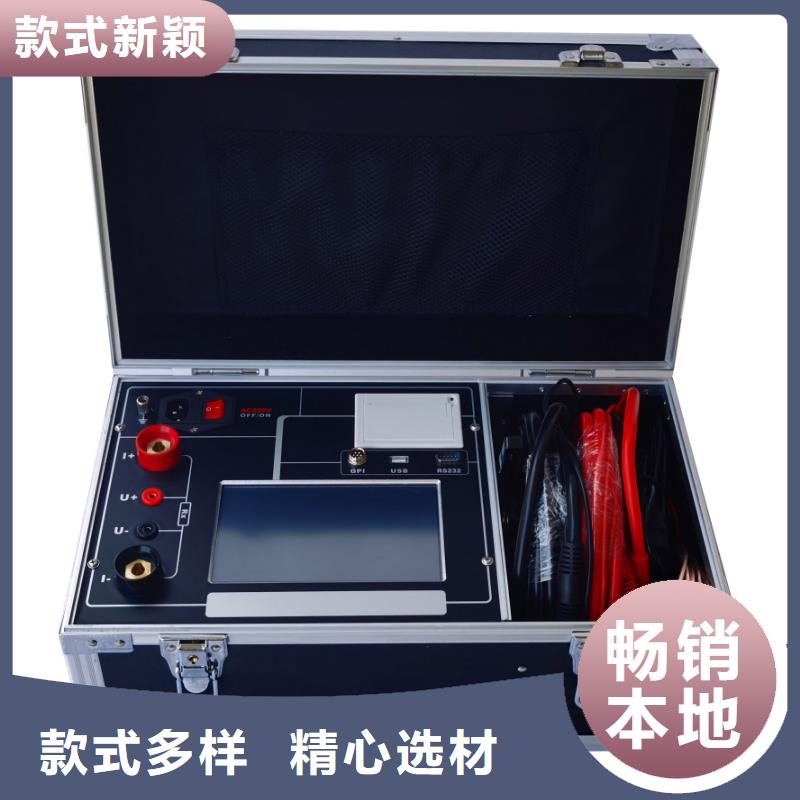

江苏连云港回路电阻测试仪 仪器面板介绍1、电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源 2、AC220V ： 仪器供电源输入端，本仪器采用交流220V供电3、I＋、 I- ： 为电流输出端子，通过专用测试线为试品提供恒定电流4、V＋、V- ： 为试品电压信号的输入端子5、液 晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值6、RS232： 串口输出端7、 ： 仪器接地端。8、 USB ： U盘接口9、打 印 机：热敏打印机，打印测量结果五、菜单操作1、开机界面显示如图一所示：图一2、按数据测试进入以下界面，如图二所示图二试品型号：点击 可编辑试品名称（长可输入16个汉字）；测试电流：点击电流在 50A、100A、150A、200A之间循环；测试时间：点击测试时间：10S、30S、45S、60S、300S、600S、999S之间循环3、当选好电流后，点击启动测量，显示“正在充电请稍候”进入测试状态，几秒后，就会显示测试结果，如图三所示图三显示测试结果后，下一步可本地存储保存测试结果，也可点击U盘存储、打印；点击退出测试，返回主界面；4、在图一中点击数据管理，进入数据查询界面，如图四所示：图四点击可查询测试序号、点击删除数据，可删除一组数据或全部数据，点击U盘存储可以存储数据到U盘、点击打印可以打印数据，点击返回主页，返回主界面；5、在图一中点击参数设置，进入参数设置界面，如图五所示：图五亮度调节：可根据现场环境，移动按钮调节屏幕亮度蓝牙连接：点击蓝牙连接，扫码连接手机语言设置：点击按钮可切换中/英文界面厂家设定：只有生产厂家可设置设置好点击返回主页，回到主界面
