【电器综合试验台变频串联谐振耐压试验装置质量无忧】

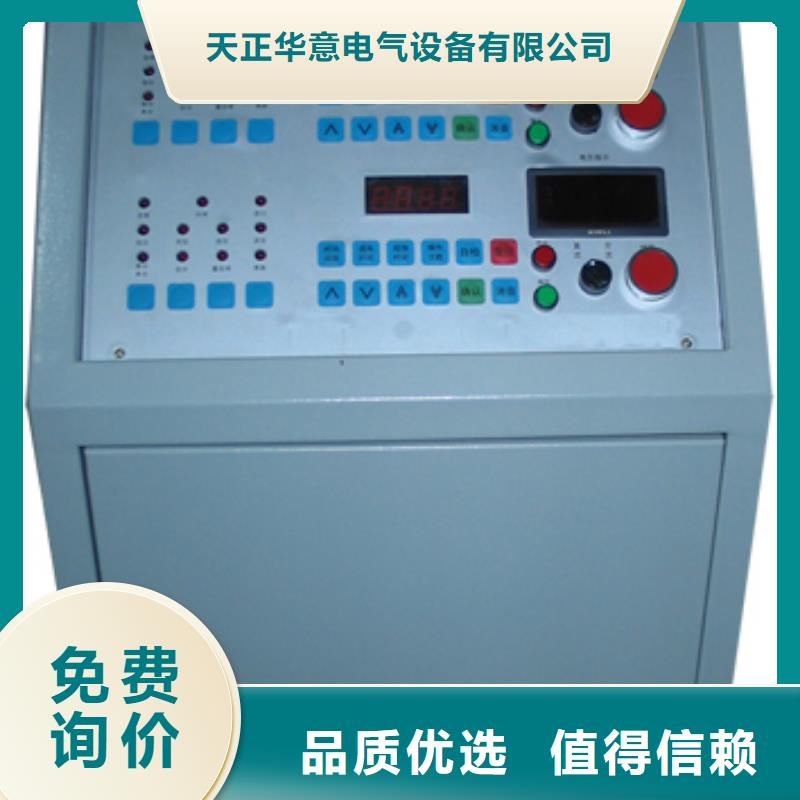

浙江宁波电器综合试验台、面板介绍图1面板介绍如图1。1、仪器接地端（系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏（人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。（三）开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。
