支座分类
网架支座是依据交通行业标准《球形支座技术条件（GB/T17955-2009）及建筑抗震设计规范（GB50011-2001）钢结构设计规范（GB50017-2003），经详细的静力学、动力学分析研制而成的新型抗震减振钢支座。抗震减振支座结构更加合理，性能更加可靠，使用寿命更长。
网架支座（又名钢结构支座）分为四个类型：GKQZ型钢结构抗震钢球支座、GJQZ型钢结构减震钢球支座、GKGZ型钢结构抗震球型钢支座、GJGZ型钢结构减震球型钢支座。
支座特别适用大转角要求的桥梁使用。
A、支座反力(坚向承载力)可分为16级：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN时单独设计加工。
B、设计转角分为 0.01 0.015和0.02rad。
C、设计位移量：顺桥向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm,±100mm和±150mm。横桥向：采用DX多向活动支座，e=±20mm。设计位移量根据工程需要可进行变更。
D、设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa左右时，取值如下：常温(-25℃～+60℃)0.03;低温(-40℃～+40℃)0.05E、橡胶支座可承受的水平力：纵向活动支座(ZX)横桥向水平力为支座反力的10%;固定支座(GD)承受水平力为支座反力的10%。
上沅工程技术(资阳市分公司)是专业生产销售 伸缩缝 的企业。我司规格齐全，保质保量。公司一贯以： 服务至上、质量可靠、价格合理、客户至上、服务周到、让利客户、薄利多销为原则，诚实守信为宗旨。持续改进是我们永恒的目标，我们将以坚持 不懈的奉献精神和优质的产品、低廉的价格竭诚为您服务，望广大新老客户前来洽谈业务。我们将与 您携手共铸辉煌！
球型支座具有承受竖向荷载和各向转动动能，按其水平向位移特性分类为：
A、双向活动支座：具有多向位移性能，代号DX ;
B、单向活动支座：承受单向水平荷载，具有纵向位移性能，代号ZX ;
C、固定支座：承受各向水平荷载，各向均无位移，代号GD 。
QZ 球形支座结构型式

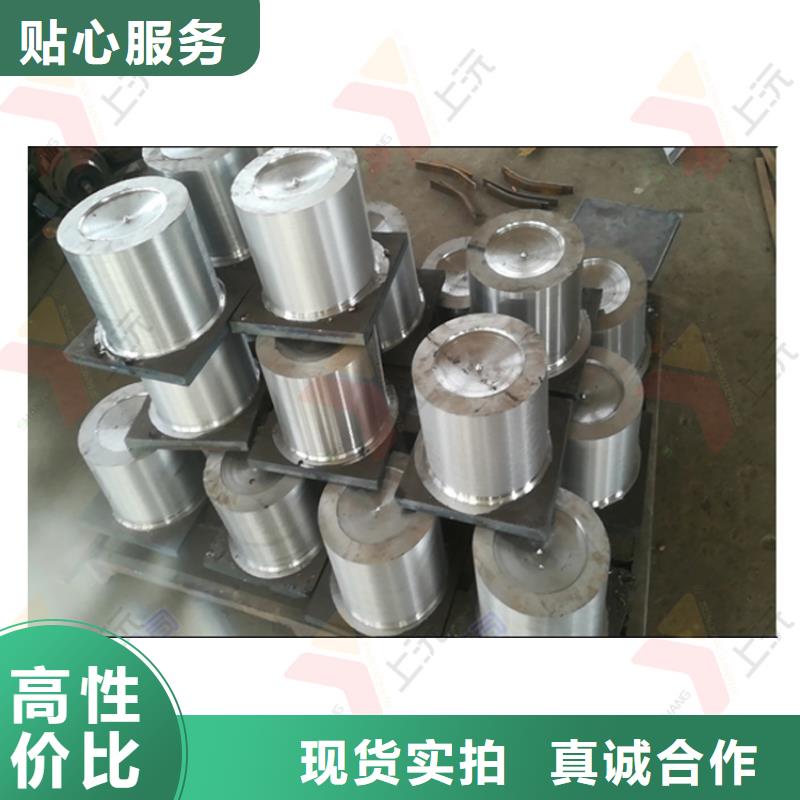

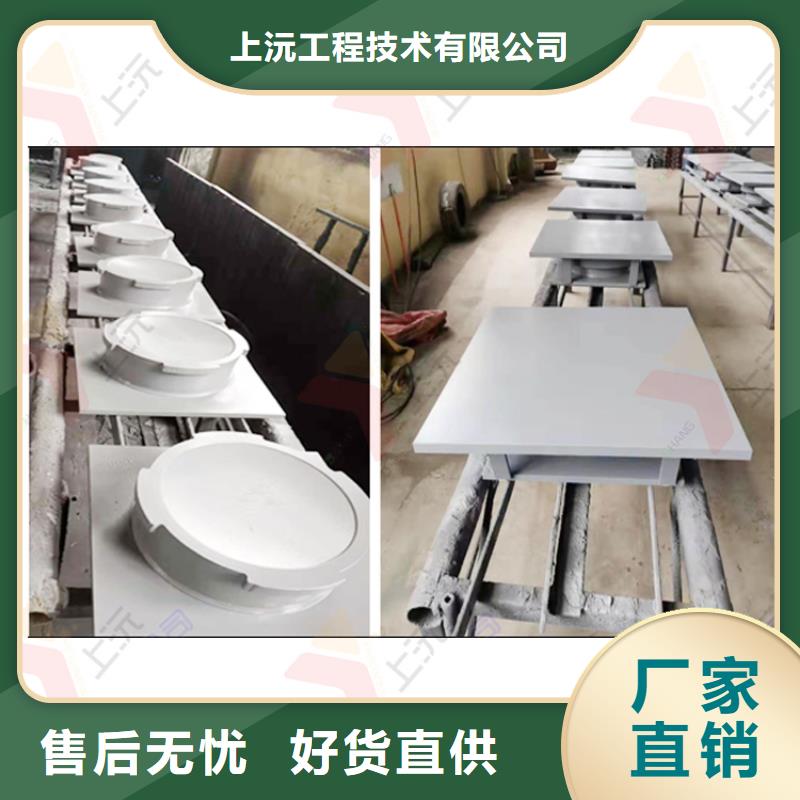

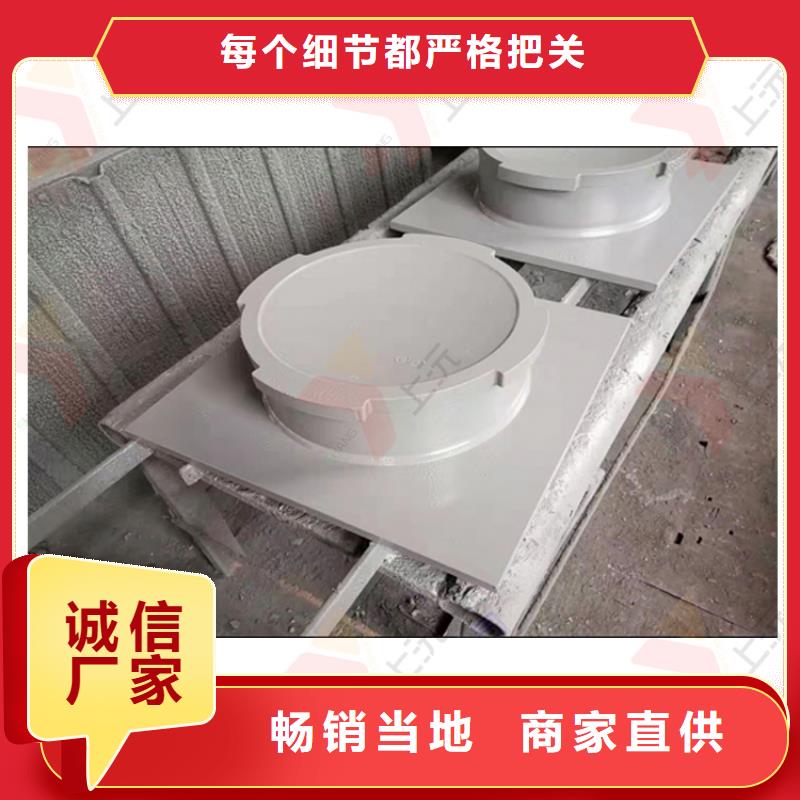

球型支座由上支座板(含不锈钢板)、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。
斜边界是指与整体坐标斜交的方向有约束的边界。建筑平面为圆形或多边形的网架会存在斜边界(图3.1a)。矩形平面网架利用对称性时，对称面也存在斜边界斜边界有两种处理方法，一种是根据边界点的位移约束情况设置具有一定截面积的附加杆，如节点沿边界法线方向位移为零，则该方向设一刚度很大的附加杆，截面积A=106~108(图3.1.b)；如该节点沿边界法线方向为弹性约束，则调节附加杆的截面积，使之满足弹性约束条件。这种处理方法有时会使刚度矩阵病态。另一种方法是对斜边界上的节点位移做坐标变换，将在整体坐标下的节点位移向量变换到任意的斜方向，然后按一般边界条件处理。
