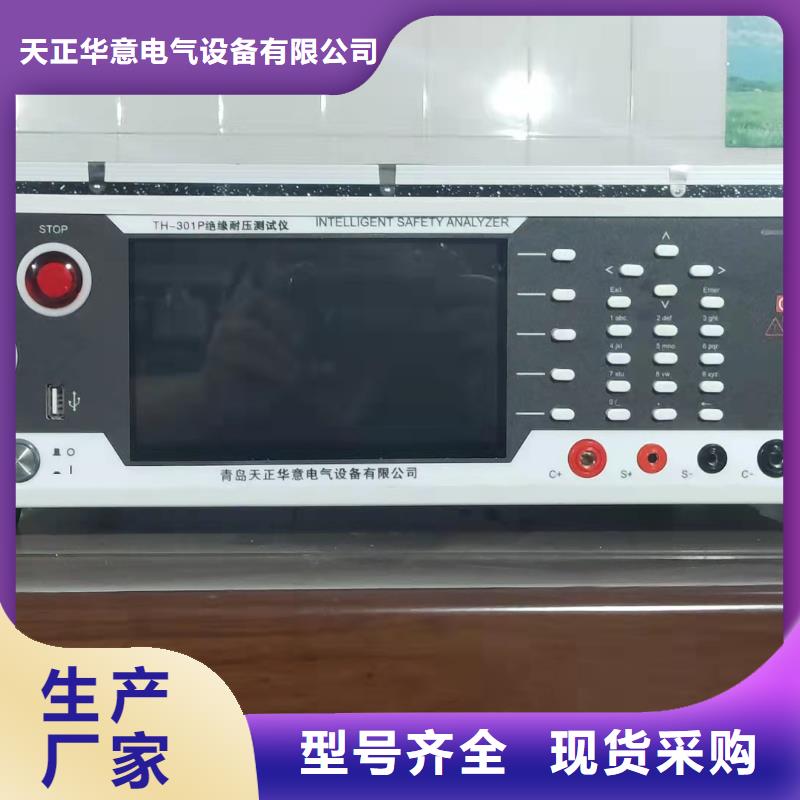

以下是:安徽淮南绝缘电阻测试仪录波分析仪品质好才是硬道理的图文介绍

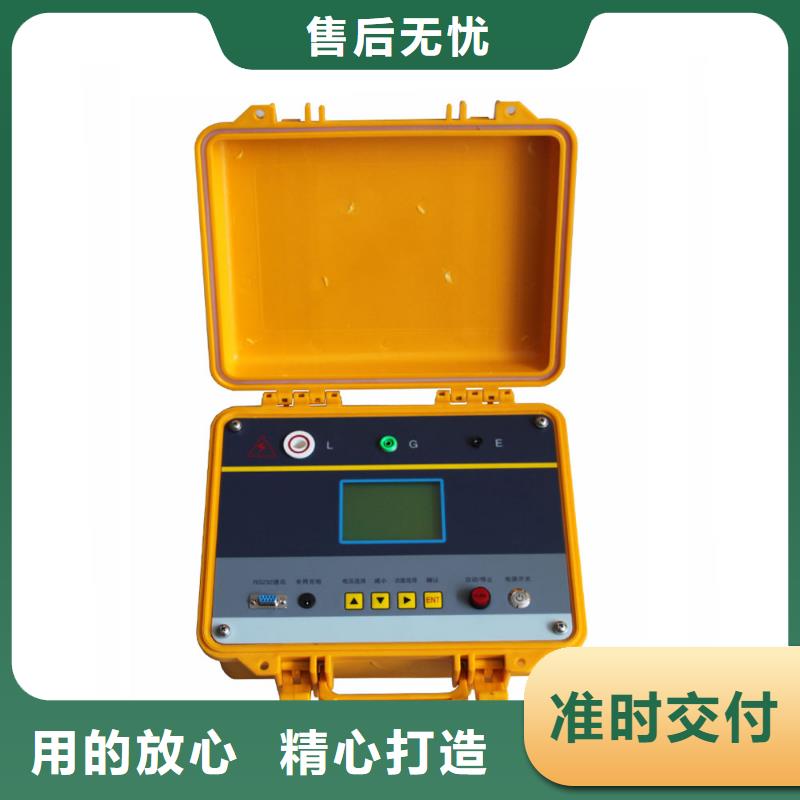

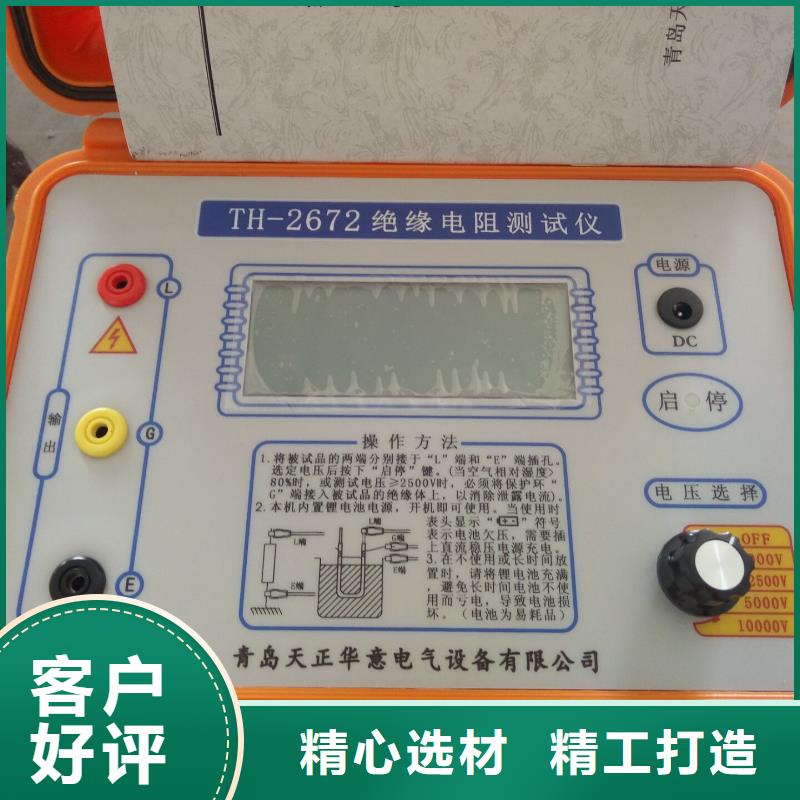

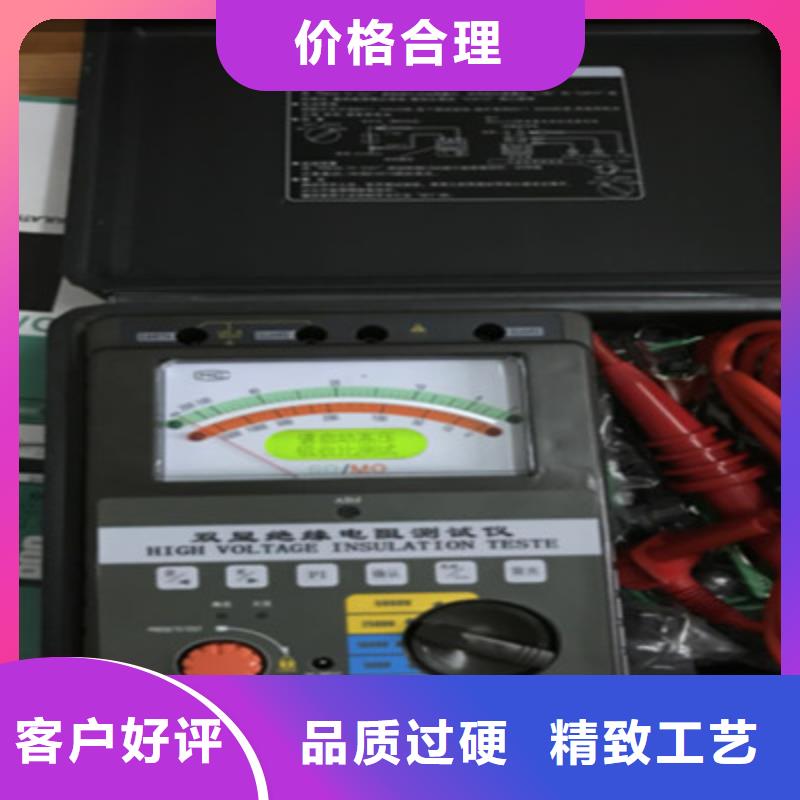

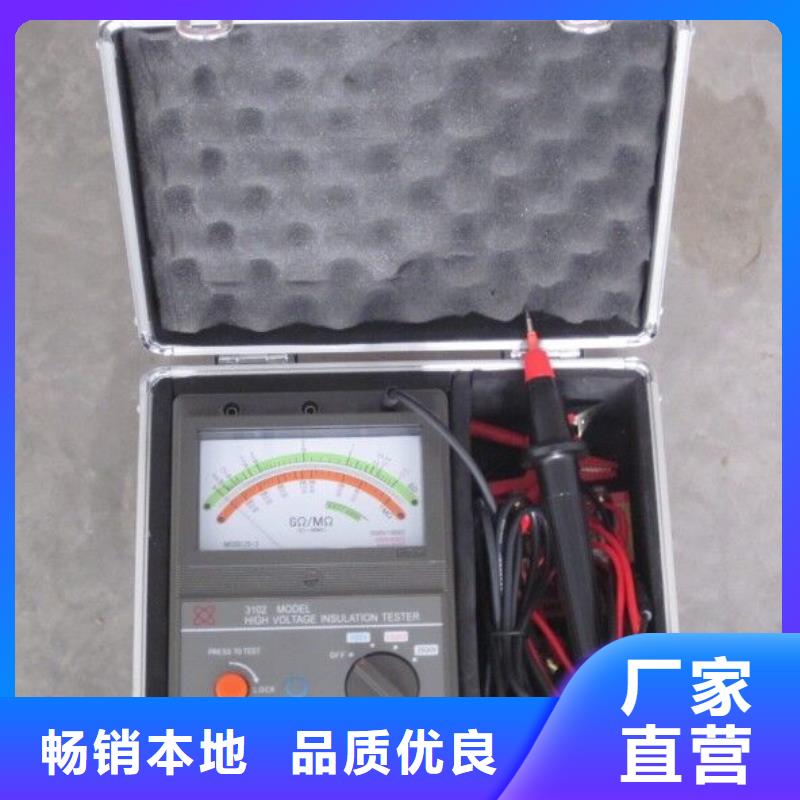

安徽淮南绝缘电阻测试仪 说明： 高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。2、“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上，保护环是用于被测对象的表面电阻和测量回路的泄漏干扰。3/4、“E”接地端：本仪表接大地和连接被测物零端的接线端，自来水管可作为大地端，电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端，人工放电的地端也接在此端。5、“读阻保持”指示：读阻保持时指示灯发出红光，提醒测试员记录测试值。6、“min.s”表：显示测试时间分秒，高压控制按钮按入即开始计时，值19分59秒，然后循环工作。7、“充电”指示：充电时指示灯为红光，随着电池电压的升高指示灯逐渐由红光向绿光渐变，充满时指示灯为绿光。8、“浮充供电”插座：用于以交流电220V供电，向仪表电池充电的插座。9、“ON”指示：工作电源接通后指示灯发红光，在仪器工作时电池电量下降指示灯会逐渐变暗，当电池欠压指示灯会熄灭。10、“工作电源”开关：仪表的供电电源开关。11、“电阻量程”开关：开关指向数为电阻量程，即上限值。12、“高压调节”旋钮：可使测试电压从0V平滑调节至预选值。13、“高压预选”开关：用于预先选择测试电压值。14、“高压控制”按钮：控制测电压输出，按下时高压从“L”端输出。15、“kV”表：显示L-E之间的测试电源电压值。16、“MΩ/GΩ”表：显示绝缘电阻值，其单位由“电阻量程”开关决定。
安徽淮南本地商家，从事 录波分析仪生产销售多年，质量优口碑好，询价是免费的，现在联系商家吧！
安徽淮南绝缘电阻测试仪 注意事项及其它请注意，“线路”为高压端！ 1G＝1000M五、操作方法测量操作进入初始设置画面（图一）初始设置画面（图一）1．初始 测量图标 处于选中状态，下面显示2500v表示测量电压。（1）按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态（2）按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面2500v 表示测试电压大字体105 M 表示测量的瞬时值0 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15sPI 极化比 PI ＝ R10m/R60s（4）测量过程按启/停键，或测量结束，显示放电画面（图三）放电画面（图三）600V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等放电完毕，建议用户对试品进行人工放电。（5）放电完毕之后，进入测量结果存储画面（图四）量结果存储画面（图四）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[ 007 ] ：表示测量数据存储的序号按→键在可以使 存储 退出 007 循环处于选中状态。在 存储 退出 处于选定状态时候按启/停键回到初始设置画面（图一）[ 007 ] 处于选中状态时候，按→键在可以移动选中的位，按↑↓键修改序号。2．当 时钟图标 处于选中状态 。（1） 按启/停键，进入时间显示与设置画面时间显示与设置画面（图五）（2） 退出 处于选中状态 按启/停键 回到初始设置画面（图一）（3） 设置 处于选中状态 按启/停键 会在日期、时间下面出现小箭头按↑↓键修改日期时间。（3）修改完毕，按启/停键 设置 会处于选中状态。（4）按→键在可以使 设置 与退出 循环处于选中状态。在修改日期时间时候，循环移动小箭头3．当 存储图标 处于选中状态（1） 按启/停键，进入查看存储数据画面（图六）查看存储数据画面（图六）（2）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明（3）[ 000 ] 到[ 007 ] 表示测量序号（4）按↑↓键 使[ 000 ] 到[ 007 ]处于选中状态，右边显示此序号的数据（5）按→键 翻页（5）按启/停键 回到初始设置画面

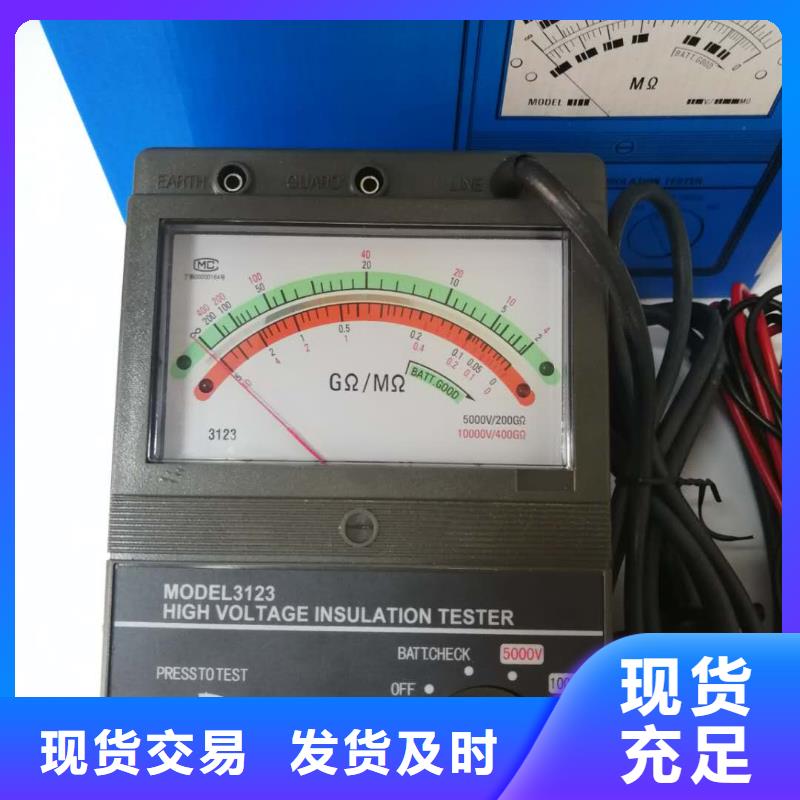

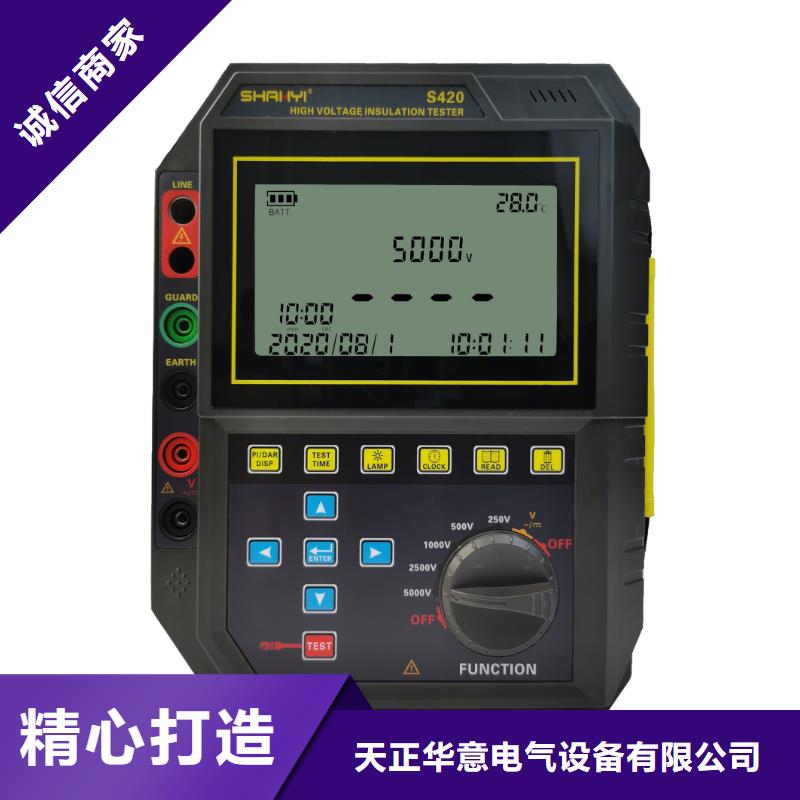

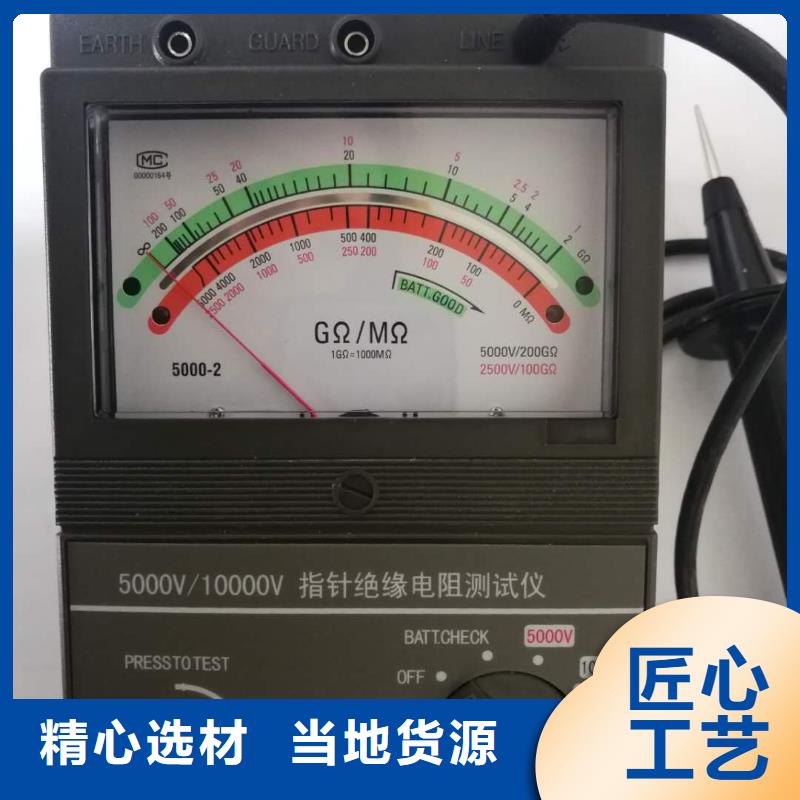

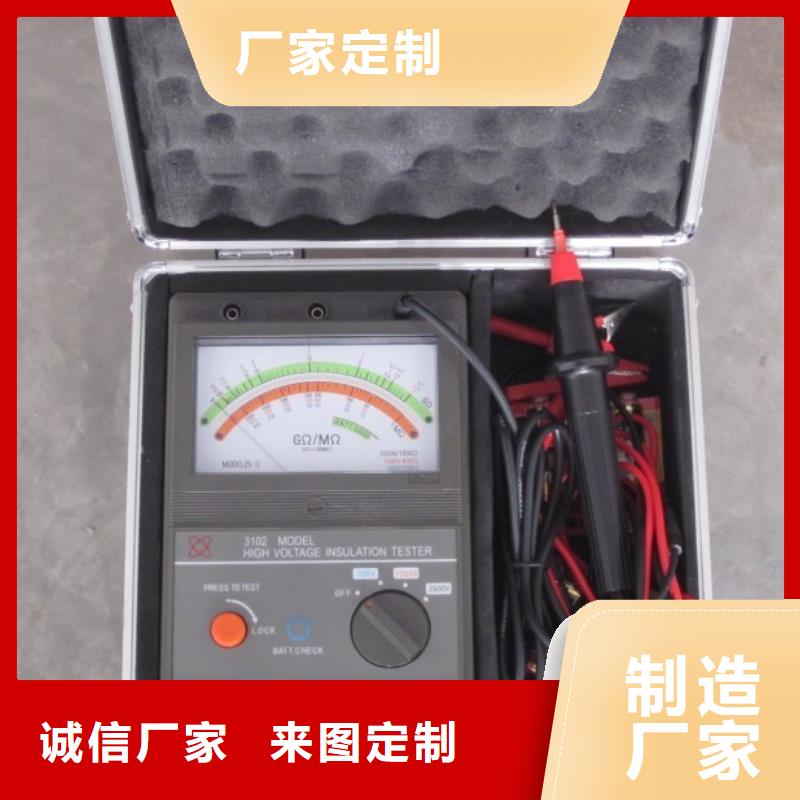

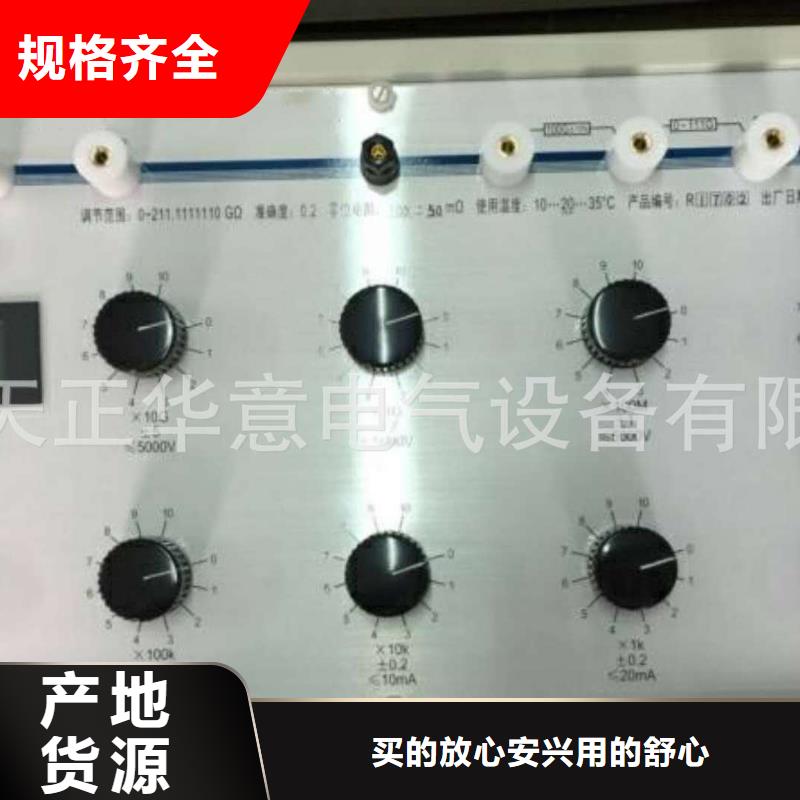

安徽淮南绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七．操作方法1．开关机按POWER键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时按一下按键切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到直流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。c5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 为了保证测量精度测试时不要把测试线缠绕在一起。保证绝缘电阻精度的温湿度值绝缘电阻范围 保证绝缘电阻精度的湿度值 保证绝缘电阻精度的温度值0Ω-100MΩ ＜85％ RH(无凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(无凝露) 21GΩ-1000GΩ ＜65％ RH(无凝露) 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。
