我们的现场实拍视频将带您走进一次通流加压模拟带负荷向量试验装置微机继电保护测试仪厂家品控严格产品的世界，产品视频细节之美一览无余！

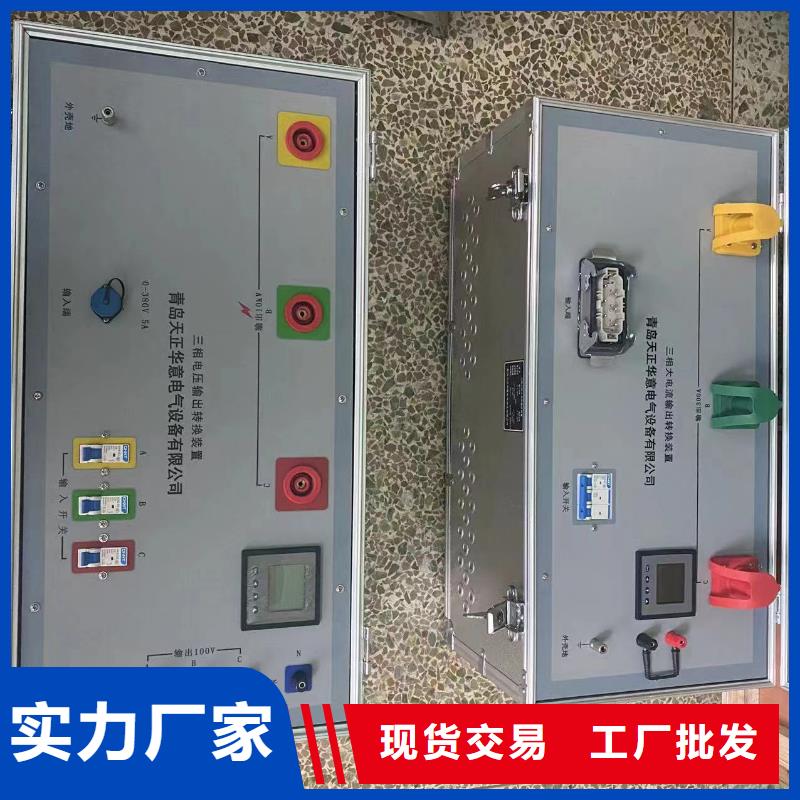

以下是:一次通流加压模拟带负荷向量试验装置微机继电保护测试仪厂家品控严格的图文介绍
华尔网一次通流加压模拟带负荷向量试验装置一次通流加压试验作业条件（1）施工作业条件1)全站单体调试已经完成，分系统调试完成，对时、故障录波、网络报文分析、交直流系统、监控系统等其他系统调试已经完成。2)参加试验人员应经教育并考试合格；试验前试验负责人应向全体人员进行技术交底，使全体试验人员熟悉试验过程中的防范要求并严格按照规程及施工措施的要求进行试验。3)试验装置的电源开关应使用明显断开的双极开关并加装过载自动跳闸装置；试验装置的外壳应可靠接地；试验接线完成后应由非接线人员检查确认后方可进行试验。4)试验时应严格按照操作步骤进行操作，出现任何异常时应立即断开工作电源。雷雨、六级以上大风天气及空气湿度80%以上不得进行试验工作。（2）保证措施 1)提前编写试验方案并报送公司和监理审核，试验方案审核完毕后进行和技术交底。2)试验前确定单体调试、分系统调试、其他系统调试已经完成，并且不能有影响试验进行的缺陷（刀闸无法分合等情况）。试验开始前检查设备和工器具，确保性能良好。3)合理安排试验时间，试验时全站不应有其他专业施工。4)试验时设专人指挥协调，确保试验项目有序进行。 电力系统同步相量测量系统试验装置 电位差双钳数字相位伏安表 三相微机继电保护综合校验仪 特高压变压器继电保护向量测试装置 无线相位表测试仪 全智能无线高压验电测试仪 三相智能相位伏安表 模拟带负荷测试装置 无负荷相量测量装置 六相微机继电保护综合测试仪 配电网继电保护向量检查和动作逻辑校验测试装置
华尔网一次通流加压模拟带负荷向量试验装置以220kV #1母线PT A相为参考相位基准，测量#2变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。4）#1主变差动保护（由#2主变开关-110kV#2母线-母联-#1主变开关）将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）通流加压路径如图7图7仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。5)变压器差动保护检验记录表 模拟带负荷向量试验装置 无线相位伏安测试仪 智能变电站通流加压典型实验装置 负荷继电保护向量检测装置 三相微机继电保护综合校验仪 三相通流加压模拟负荷向量试验装置 三相通流加压模拟带负荷向量试验装置 高精度六相微机继电保护综合测试仪 电子式三相通流加压模拟负荷校验装置 三相微机继电保护综合测试仪 三相微机继电保护测试仪 无线相位伏安测试装置
天正华意电气设备有限公司自成立以来，始终遵循“科技向导，服务先行，诚信为本”的经营理念，坚持以客户的大利益为己任，注重 山东泰安录波分析仪产品的研发投入。严格按照ISO9000质量管理体系的标准运行，求精务实创新奋进，为各界客户提供符合各区域特点的优质 山东泰安录波分析仪产品及完美解决方案。
华尔网一次通流加压模拟带负荷向量试验装置试验准备、测试步骤(1) 试验准备根据对变电站现场踏勘，站内检修电源箱开关容量（空开80A/3P）可满足装置供电要求，现场安装主变两台，220kV、110kV双母线单分断，10kV三母线单分断。为减少试验接线操作，本次试验充分利用220kV、110kV母联开关和10kV联络开关的操作实现各通流和加压回路间隔的投切。(2) 测试步骤1)全站母线一次通压试验通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。2）220kV、110 kV、10 kV母线/间隔通流试验在#1主变220kV、110kV侧套管分别接入三相工频大电流，通过#1主变开关201将220kV母联开关及需检测的回路间隔投入试验回路，在21-P-1#1母线220kV PT处接入高电压，通过倒闸操作配合完成220kV线路保护、母线保护相位的检验；通过#1主变开关101将110kV母联开关及需检测的回路间隔投入试验回路，在11-P-1#1母线110kV PT处接入高电压，通过倒闸操作配合完成110kV线路保护、母线保护检验。3）#1、#2变压器通流试验核查差动保护接线根据变压器阻抗参数计算，本次选择变压器110侧绕组为施加变频电源侧,通过一台主变母线通过110kV母线串带另一台主变开关对115kV侧绕组施加工频（或低频）电源，其余侧绕组在主变开关后级合上刀闸形成短路电流，完成变压器差动保护相位检验。9.8 一次电压并列相位检查220kV、110kV、10kV母线一次电压并列相位检查（含开口三角电压，10kV#1接地变接线组别）：装置变频电源三相电源输出接入#1主变低压侧套管，通过对变压器低压侧励磁后，三相相序为正序，分别在变压器各侧感应出一次电压：10kV母线：一次电压=380V，接地变低压侧电压及PT二次电压=14.47V;110kV母线:变压器变比K=115/10.5=10.95 PT变比=110/0.1/0.1√3PT一次电压=0.380×10.95=4.160kVPT二次线电压=4160/1100=3.782VPT一次相电压=0.380×10.95/1.732=2.400kVPT二次相电压=4160/1100/1.732=2.183V220kV母线：变压器变比K=230/10.5=21.9 PT变比=220/0.1/0.1√3PT一次电压=0.380×21.9=8.322kVPT二次线电压=8322/2200=3.782VPT一次相电压=0.380×21.9/1.732=4.804VPT二次相电压=8322/2200/1.732=2.183V通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。
