支座的技术性能：1、支座反力(竖向承载力)分为16 级;1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 ,9000 和10000 , 12500 , 15000,17500 , 20000KN 。2、支座设计转角θ分为0.01 、0.15 和0.02rad (根据需要可增大)。3、支座设计位移量顺桥向：1000 一2500KN e=士50 和士100mm ;3000 一10000KN e=士50 、土1 00mm 和士1 50mm ;横桥向(GX 多向活动支座)e=土2Omm。设计位移量根据工程需要可进行变更。4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa 左右时，取值如下：常温(-25 ℃ ~+60 ℃ )0.03 低温(-40 ℃ ~+40 ℃ )0.05。5、支座可承受的水平力：纵向活动支座(ZX )横桥向水平力为支座反力的10%。固定支座(GD)承受水平力为支座反力的10%。
伸缩缝,选好的好选择,质量保证,价格优惠,厂家直销,诚信至上,上沅工程技术(梧州市分公司)期待您的光临,欢迎来电详谈,量大从优。
平面为圆形或多边形的网架会存在斜边界(图3.1a)。矩形平面网架利用对称性时，对称面也存在斜边界斜边界有两种处理方法，一种是根据边界点的位移约束情况设置具有一定截面积的附加杆，如节点沿边界法线方向位移为零，则该方向设一刚度很大的附加杆，截面积A=106~108(图3.1.b)；如该节点沿边界法线方向为弹性约束，则调节附加杆的截面积，使之满足弹性约束条件。这种处理方法有时会使刚度矩阵病态。另一种方法是对斜边界上的节点位移做坐标变换，将在整体坐标下的节点位移向量变换到任意的斜方向，然后按一般边界条件处理。对于复杂的下部支承系统，网架（网壳）支座相对于下部结构的位移通过弹性约束方法不易模拟，支座节点的边界条件很难确定，此时可以借助相关的空间结构有限元分析与设计软件，直接将支承结构上部网架（网壳）一起进行整体建模、计算分析。这样不必另外计算支承结构的等效弹簧刚度，也避免了简化为弹簧时的误差，计算效果好。

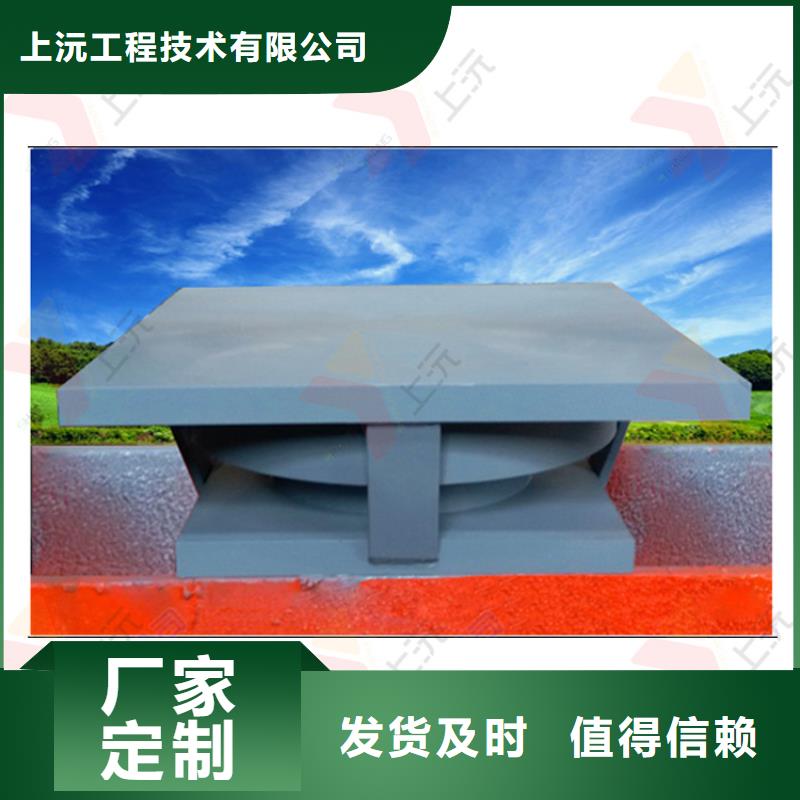

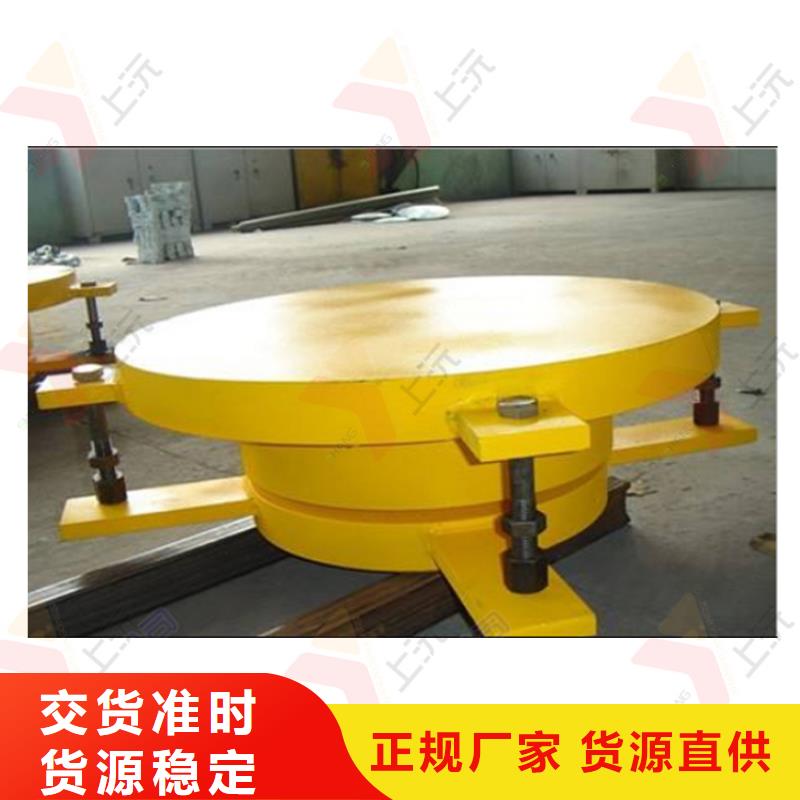

支座特点：①支座可万向转动、万向承载，能很好地满足上部结构各种荷载所产生的反力的传递、转动、移动要求，保证反力合力集中、明确、可靠。②支座可承受拉、压、剪（横向）力，在巨大的随机*震力作用下，只要上、下结构本身不破坏，就不会发生落梁、落架等灾难性后果.③支座的静刚度大，在列车及大型汽车巨大自重及惯性力作用力下，支座仅产生极小变形，能可靠地保证汽车、列车高速运行时的平顺性。④支座通过球面传力，受力面积大，并采用多种材料的优化组合，其体积和高度均大大减少，重量轻，便于安装，并与同承载力的钢支座相比造价较低。⑤支座适用温度范围大(-40℃～+70℃)，耐久性能好，不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。
4、支座设计位移：SX双向活动支座和DX单向活动支座的顺结构方向的主位移量设计位移为±100mm和±150mm，SX双向活动支座的横向位移量为±40mm，DX单向活动支座横向位移限值为±3mm。当所需位移量不同时，可进行特殊设计;5、活动支座设计摩擦系数：常温(-25℃～60℃)低温(-40℃～-25℃)μ≤0.03μ≤0.05。6、温度适用范围：-40℃～+60℃。7、支座使用环境：支座根据使用环境可分为普通型(适用于一般大气环境)和耐蚀型(适用于海洋大气环境及重度污染大气环境)，耐蚀型支座需在型号LQZ后加注(NS)以做标识。8、对于有坡度要求的梁体，预制梁桥采用在支座上座板顶面设置楔形板的方式以适应梁体的坡度要求;现浇梁桥的坡度由梁底混凝土调整，支座本体不设坡度。
