无需繁琐的文字描述，观看我们的视频，让天轮-【JKMD型多绳摩擦式矿井机】原料层层筛选产品一览无余！
以下是:天轮-【JKMD型多绳摩擦式矿井机】原料层层筛选的图文介绍

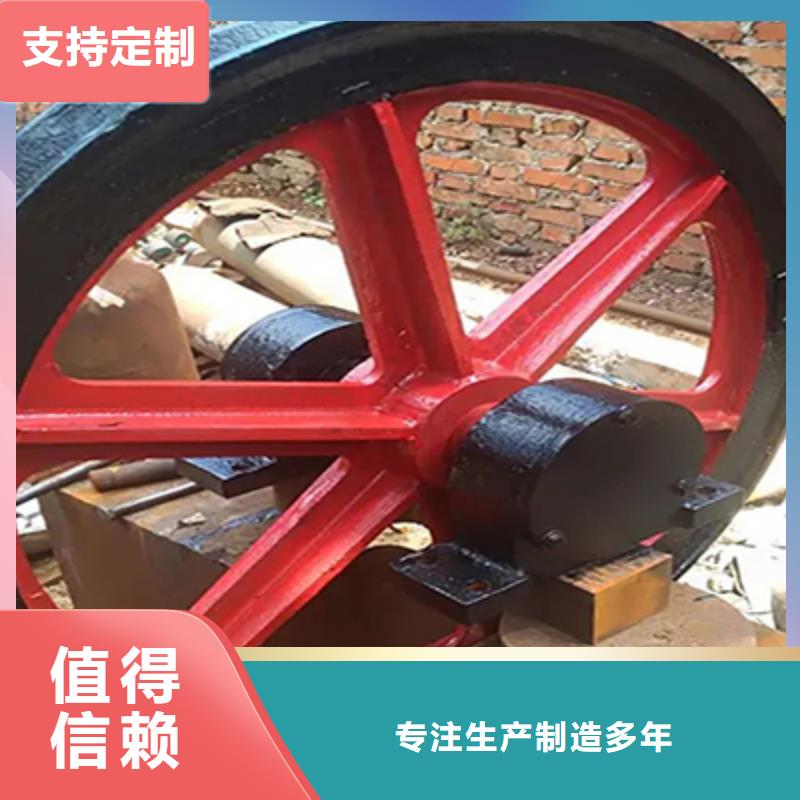

单绳缠绕式机天轮安装在井架的***上部(雨棚下面)平台上，用来引导钢丝绳转向。一般天轮有:固定天轮、游动天轮、凿井天轮几种。天轮作用：天轮安装在井架上，作支承、引导钢丝绳转向之用。根据元煤炭工业部的标准，天轮可分为三种：井上固定天轮；凿井及井下固定天轮；游动天轮。直径为3500mm时，采用模压焊接结构；直径小于3000mm时，采用整体铸钢结构；直径为4000mm时，采用模压铆接结构。(2)单绳缠绕式天轮规格的确定原则①竖井，使用固定天轮，一般情况下与卷筒直径相等;②斜井，如果保证钢丝绳偏角不超过 1.5°，可使用固定天轮。一般情况下可根据绳径比(卷筒直径与钢丝绳直径比)的要求，确定固定天轮的直径;③斜井，如果采用固定天轮，钢丝绳偏角超过1.5°，需采用游动天轮，即天轮可以在天轮轴上沿轴向自由游动，游动距离根据偏角值确定。
(1)根据《煤矿规程》要求①除移动式的或辅助性的绞车外，装置的天轮、滚筒、摩擦轮、导向轮和导向滚等的***小直径与钢丝绳直径之比值，应符合下列要求: ②井上装置的滚筒和围抱角大于 90°的天轮，不得小于 80;围抱角小于 90°的天轮，不得小于 60。 ③井下绞车和凿井绞车的滚筒、井下架空乘人装置的主导轮和尾导轮、围抱角大于 90°的天轮，不得小于 60;围抱角小于 90°的天轮不得小于 40。 ④矸石山绞车的滚筒和导向轮，不得小于 50。 ⑤在以上装置中，如使用密封式钢丝绳，应将各相应的比值增加20%。 ⑥悬挂水泵、吊盘、管子用的滚筒和天轮，凿井时运输物料的绞车滚筒和天轮，倾斜井巷绞车的游动轮，矸石山绞车的压绳轮以及无极绳运输的导向滚等，不得小于 20。 ⑦通过天轮的钢丝绳必须低于天轮的边缘，其高差:用天轮不得小于钢丝绳直径的1.5倍;悬吊用天轮不得小于钢丝绳直径的1倍。天轮的各段衬垫磨损达到1根钢丝绳直径的深度时，或沿侧面磨损达到钢丝绳直径的 1/2 时，必须更换。
万丰矿山机械制造(绵阳市分公司)一直坚持“科学技术是主要生产力”的指导方针，不断探寻、研究、改进生产工艺，推出更具市场竞争力的高质量 信号系统产品，满足不同客户的多样化需求。在生产过程中实现了全封闭、无粉尘的自动化控制，减少了中间污染环节，确保了 信号系统产品质量的稳定，有效地改善了环境。
天轮轴采用中碳合金钢整体锻制，要有较高抗冲击载荷的能力，要经过多次探伤、机械性能试验和热处理等加工而成，满足各项机械性能要求，交货时需提供天轮轴探伤报告。（2）天轮采用铸焊式整体结构。由一个固定轮和三个游动轮组成，由铸造轮毅、轮缘与辐条焊接而成，焊后进行整体退火处理。（3）天轮装置两端轴承采用进口调心滚子轴承（SKF），油脂润滑，并配有PT100测温元件及振动检测元件。在天轮的固定轮侧预留有编码器接口，接口形式和尺寸与原天轮装置相同。（4）固定轮与轴采用平键联接，游动轮采用滚动轴承结构，在每个游动轮与轴之间各装有2个单列圆柱滚子轴承。为了保证运转灵活，各轮子之间有轴向间隙，当各钢丝绳的线速度不完全相同时，游动轮之间能自由地相对转动。游动轮轴承采用进口轴承（SKF），制造厂家必须要有大型机游动轮采用滚动轴承结构的应用实例。（5）天轮衬垫采用进口材料加工制作的高性能衬垫，按钢丝绳直径Φ52mm配置绳槽，性能参数不低于原设计要求。在安装一块衬垫时，需单配装紧。
