华尔网一次通流加压模拟带负荷向量试验装置分机对时校准显示菜单6.3.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单6.3.3 分机操作待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。 一次通流加压模拟带负荷向量试验装置 电位差数字相位伏安表 电位差双钳相位伏安表 电位差双钳数字相位伏安表 模拟一次负荷法继电保护相位检验装置 三相通流加压模拟带负荷继电保护向量检测装置 六相微机继电保护校验仪 三相智能相位伏安表 继电保护相位测试装置 无线相位伏安测试仪 智能变电站投运前继电保护向量检查装置

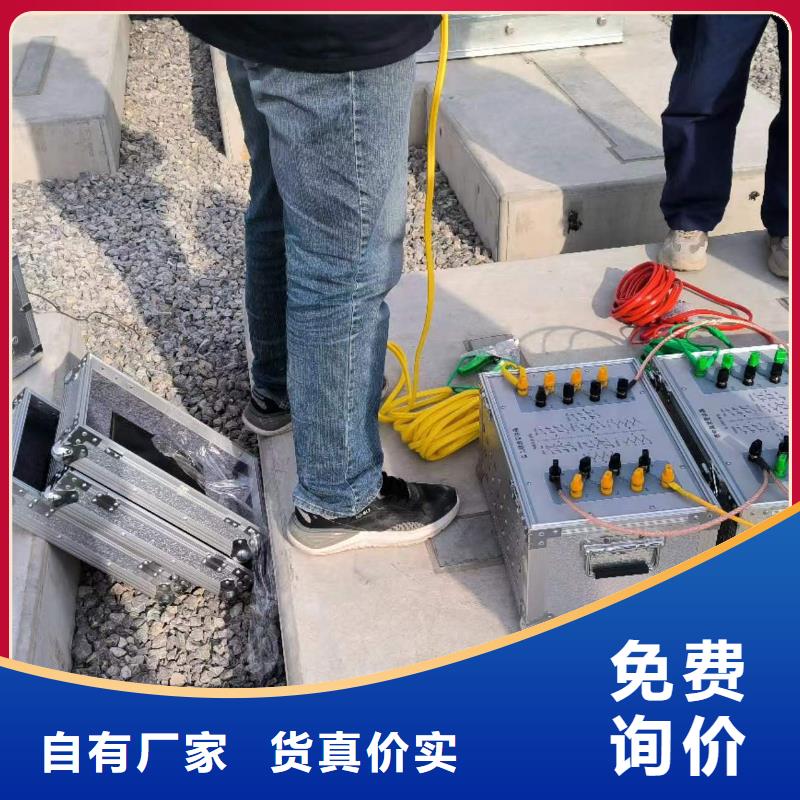

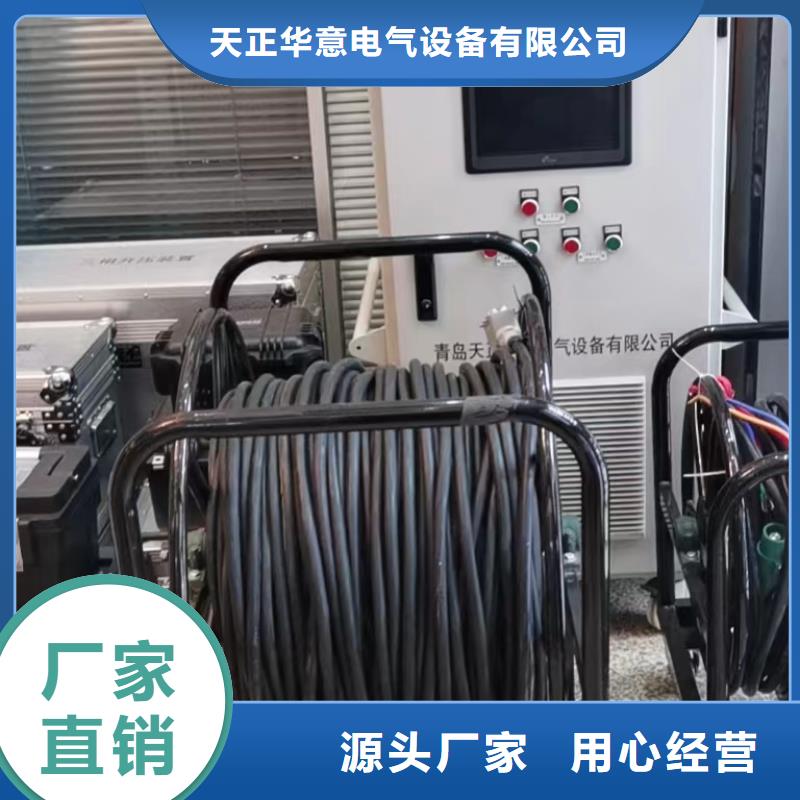

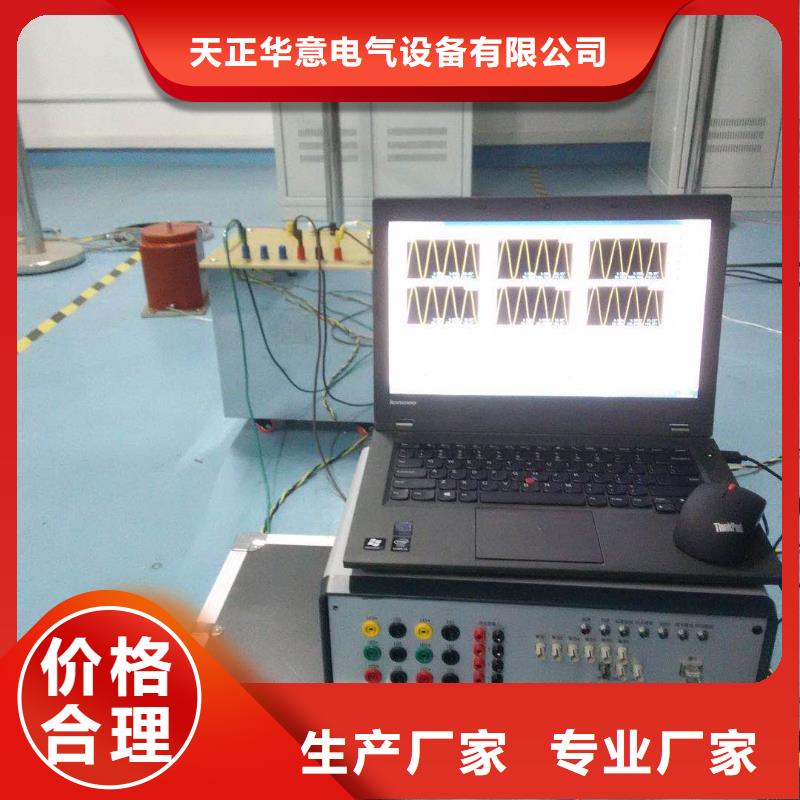

华尔网一次通流加压模拟带负荷向量试验装置试验前准备工作5.1 资料和图纸变电站相关设计图纸，继电保护装置原理说明书及使用说明书等资料齐全。5.2 试验设备及仪器仪表试验设备: TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置1套(其中大电流转换试验装置1台，高电压试验转换装置1台，专用电源线4组，大电流三相输出线1组，高电压三相输出线1组，高精度高灵敏选频相位表1套)，数字万用表（0.5级及以上）1块，电流钳表（1.0级及以上）1块，组合工具,接地线,围栏等。5.3 设备状态变电站所有线路出口一次侧已断引（或线路隔离开关在分位）、电压互感器一次侧已断引；断路器及隔离开关在分位，保护出口压板已断开。6 试验项目及方法变电站继电保护相位检验试验时，大电流转换试验装置固定放置在主变侧易于接线的位置,方便对各电压级母线通流(开关站可固定放置在输电线路中间位置某一间隔),高电压转换试验装置放在对应母线电压互感器位置,通过倒闸操作配合完成变电站所有继电保护相位的检验工作。对安装两台主变的变电站，装置变频电源宜放置在主变位置,根据变压器阻抗参数选择合适的变压器绕组为施加变频电源,通过一台主变母线串带另一台主变开关和绕组施加工频（或低频）电源，其余侧绕组在绕组开关后级合上刀闸形成一次短路电流，完成变压器差动保护相位检验。试验顺序宜按照各电压级分别进行，对分段双母线需要利用变压器升压方式，完成一次电压并列相位检查（开口三角电压），而后进行各电压级电压线路保护、母线保护的顺序进行， 进行变压器差动保护相位检验试验，电度表二次回路接线、断路器保护和故障录波器可随线路和变压器保护相位检验试验同时进行。 变电站继电保护向量检查装置 带负荷校验保护装置 变电站监控信息自动对点装置 特高压变压器继电保护向量测试装置 高精度六相微机继电保护综合测试仪 变电站投运前继电保护一二次回路向量检查 智能变电站通流加压典型实验装置 三相微机继电保护测试仪 智能变电站继电保护向量检查装置 三相通流加压模拟负荷校验装置
华尔网一次通流加压模拟带负荷向量试验装置201-#1母线-200母联开关-#2母线- 216线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上216-2、216、216-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-216线路间隔。通流加压路径图略测量2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.6）201-#2母线-200母联开关-#1母线- 216线路间隔（复验一次）将201-3、201、201-2、200-2、200、200-1开关合位，合上216-1、216、216-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-216线路间隔。通流加压路径如图3图3验证2套母差保护屏中201、200、216母差保护，测量216间隔线路保护方向，包括后台监控机测量值等；测量完成后将216间隔一次设备恢复到初始状态。4.7）220kV通流试验记录表母线差动保护向量检查 电流变比（1600/5）套保护 第二套保护一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 线路保护向量检查 电流变比（1600/5） 电压变比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模拟线路带阻感性负荷检查（5）110kV母线各间隔通流参考相位以110kV #1母线PT 的A相为参考相位基准（也可以220kV #1母线PT 的A相为参考相位基准），将110kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧110kV套管处对母线三相通流（200A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查8回110kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。对110kV母线一次预加电压估算：110kV PT一次侧（PT变比110kV/√3/0.1kV√3,二次电压5.25V）。5.1）101--#1母线-100母联开关-#2母线-111线路间隔将101-3、101、101-1、100-1、100、100-2、111-2、111开关合上，合上111-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-111线路间隔。
