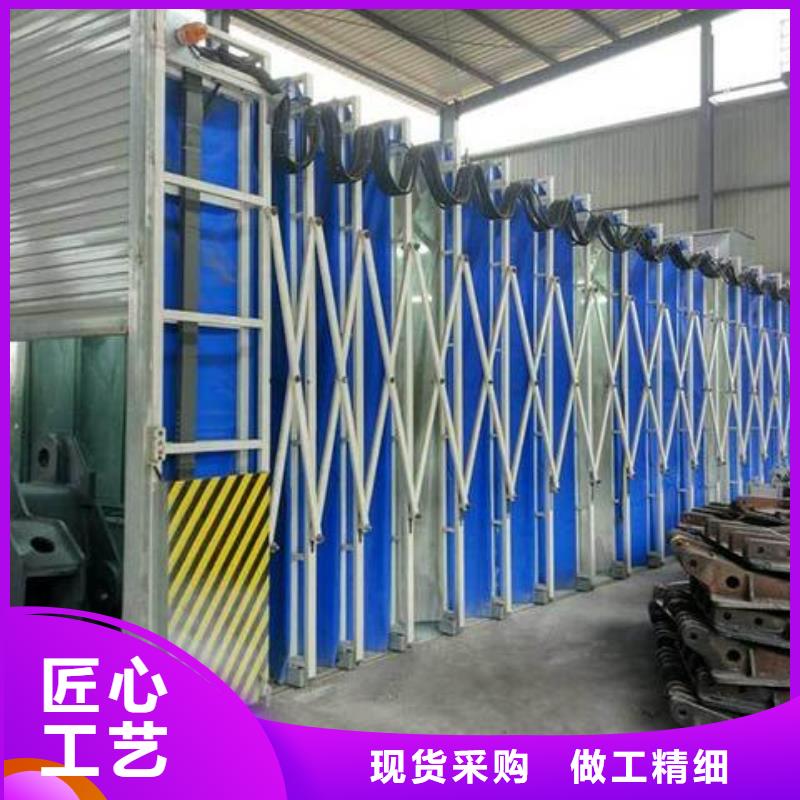

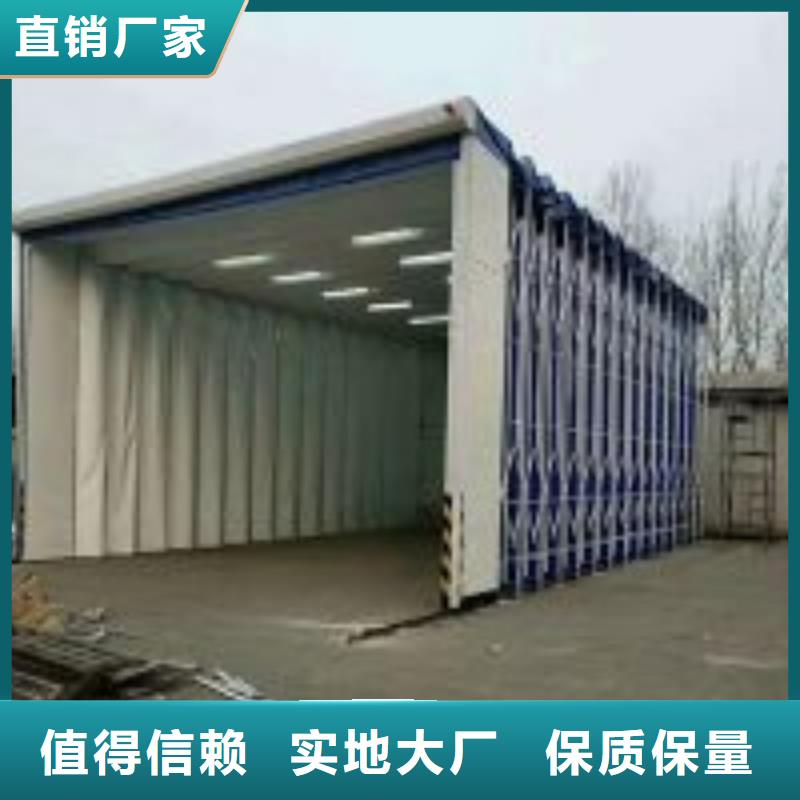

移动伸缩式喷漆房整体为钢制框架结构,可前后伸缩移动。框架之间的滑动连接机构保证框架在驱动装置的带动下沿地面的轨道前后竖直平行移动,同时带动蓬布展开合拢。移动室收缩合拢时,将工件移入工作区,展开时可进行工件的喷漆或打磨等工作。在不喷漆的工作时间内,可将移动区域合拢,腾出空间场地作为其他与喷漆交叉作业的工序使用。
该设备根据客户要求,漆雾处理设备可为湿式 (无泵水幕、水帘) 或干式 (过滤棉、折流板) 两种类型。
2.2 工作流程
伸缩前室收缩合拢 → 工件移动就位 → 伸缩前室展开罩住工件 → 工件喷漆 (打磨/刮腻子) → 伸缩前室收缩合拢→工件移出工作场地。
3、结构
移动伸缩式喷漆房主要由移动框架室体、传动机构、送排风系统、照明系统、漆雾 / 废气处理系统、电控系统等部分组成。示意图见图1、图2。
整体为框架传动结构,每组框架间均有阻燃PVC布(或根据需要采用其他阻燃材料) 密封连接,安装快捷、外形美观; 工作中房体沿地面铺设的轨道前后伸缩移动,采用两边分别驱动,互相连锁的方式运行,前后限 位控制,机械运行稳定,操作简单,使用方便。在不喷漆的工作时间内,可将前室收拢,腾出空间场地作为其他与喷漆交叉作业的工序使用。
随着涂装行业的快速发展,不仅大异型喷漆房的需求量不断增长,而且质量好、要求高的专用型喷漆房的市场也越来越大。
移动伸缩式喷漆房是近几年来开发的一种简易处理漆雾和除尘的涂装环保设备,是专门为解决较大型工件移动困难而研制的实用型产品,生产工艺上简化了不断用车间行车吊运大型工件来回周转的工艺流程。
移动伸缩式喷漆房主要是为节省车间工作区的综合利用而专门设计的,已经在航天航空、机车、电机、电力设备、工程机械和机床等行业成功应用。
移动伸缩式喷漆房主要以干式为主,部分特殊的喷漆房要求带一个小水帘柜。这类喷漆房一般在空气洁净度、漆雾处理效率、废气处理效率、漆膜等级等方面要求均不高,适用于简易喷漆、打磨、刮腻子等工艺。
某工程机械公司有20吨重的大型配重块需要喷涂作业,但现有车间场地长度仅有10米,宽度6米,如果考虑采用固定式喷漆室作业的话,工件转运比较麻烦,而且无法实现拐弯,经与用户商量,终决定采用移动伸缩式喷漆房,工件吊运采用车间行车,这样一来既解决了车间空间狭小问题,又实现了工件的喷涂作业,同时也节省了设备的投资,得到了用户的好评。
目前,移动伸缩式喷漆房已在较多行业成功应用,并且效果良好。随着市场经济的发展,以及市场认知度的不断及设备工艺的不断改进,宏程环保相,移动伸缩式喷漆房将会在涂装行业得到更广泛的应用。
宏程净化设备(临汾市分公司)在 环保型喷烤漆房生产上始终坚持将科技创新及市场实际需求放在首位。吸取国内外先进技术,致力 环保型喷烤漆房技术攻关,公司引进了先进的 环保型喷烤漆房自动化生产线,使公司产品可以满足各用户的要求。 公司拥有技术的科技人员,专业的设备制作人员,工程安装施工人员,我公司运用现代化的高科技手段,不断创新,不断发展,致力于 环保型喷烤漆房新技术的研发和生产。
伸缩移动式喷漆房简介:
伸缩移动式喷漆房和无泵水幕喷漆房结合使用,是解决重型工件喷漆时移动难的问题,而活动喷漆前室就克服这个问题。工作时将活动前室收缩,用天车将重型工件吊运到喷漆场地,再将活动前室展开,罩住工件,即可工作。喷漆后再将前室收缩,用天车将工件吊离,不影响天车的工作,大大简化了不断用车间天车吊运大型笨重工件来回周转的工艺流程;而无需专门的运输工具;展开长度可以在任意位置,也可根据客户的实际生产需要
