无论您是初次接触还是已经熟悉，我们的故障录波仪源头好货产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:故障录波仪源头好货的图文介绍
华尔网SOE测试仪同步时间准确度内部使用PPM、华尔网本地PPS作为时间同步基准脉冲前沿与输入信号源同步，时间误差≤10ns开关量定时输出时间误差≤0.1ms8.6 遥信盒接线开出量接线：当遥信盒做为开出量（输出至遥信），遥信盒支持4×8路开关量输出，共分为四组。端子定义为“”公共端，接至直流电源母线，电压范围24V ~ 250V DC。“YX0～YX31”4 ＊ 8路 开关量输出端子,“YX0～YX3”4路复合开关量输出端子，可任意设置启动间隔和延时, “VEE”未定义。在使用中，当通过上位机软件控制YXn选通时，输出端子“”和YXn之间将构成一组闭合空开节点组。遥信盒内部不提供开关量输出的直流辅助电源，仅作空节点输出，如果需要带源输出，使用时请自行外接直流辅助电源，外接辅助电源支持范围DC24V～250V。开入量接线：当遥信盒做为开入量（接遥控返回）使用时，遥信盒支持2×8路开关量输入，共分为两组。“YK”公共端，“YK0～YK”8路开关量输入端子，支持输入电压：空节点，或DC24V～250V，“YK8～YK15”8路开关量输入端子，支持输入电压：DC5V。九、华尔网本地注意事项?仪器在使用时必须有良好的接地。?检定温度23±1℃。?为确保仪器指标精度，使用前请预热30分钟。?注意不同被测对象选用适当量限。?仪器端子输出为标准源，其端子上不可接入任何其它电源。?标准功率输出时，必须先选择好输出电压和相位，功率输出 不能超过理论计算值的120％。?在本设备与其它设备连接通迅前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。?直流输出5A 25A时请将电流升至100％预热五至十分钟
华尔网SOE测试仪试验过程中一定要正确的选择信号的量程以免通道过电压选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1,R1,V2,R2和V1-＞R1和V2-＞R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0％，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。
天正华意电气设备有限公司处于素有“ 辽宁本溪录波分析仪之都”美称的辽宁本溪，优越的地理位置和便利的交通给公司的发展带来了充分的条件.技术骨干精良，实力雄厚，公司勇于创新，一直致力于 辽宁本溪录波分析仪生产技术的革新，跑在生产技术的前沿。
华尔网SOE测试仪触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、华尔网当地逆序触发、华尔网当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、华尔网当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：5-2、华尔网当地逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、华尔网当地分组同步触发 该模式下64个DO输出通道被分为4组，每组16个通道，对应仪器面板上的T1-T4插座。启动触发后，每组的16个通道被同步触发，顺序按T1-T2-T3-T4。该模式可用于对多个SOE卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、华尔网当地重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或任何干接点型DI通道做抗干扰滤波特性试验。输出时序如下：

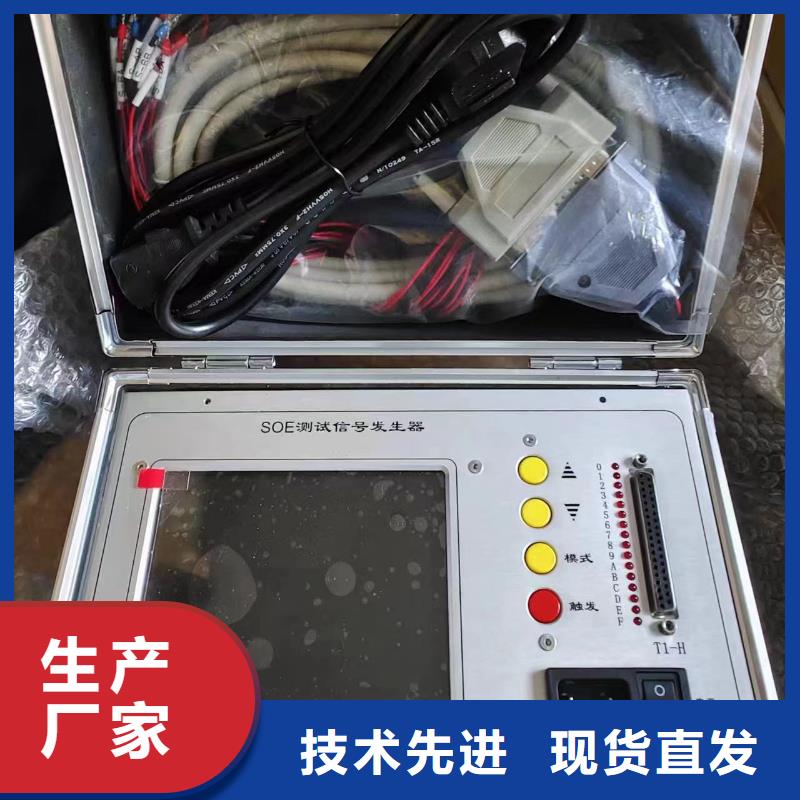

华尔网SOE测试仪进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、华尔网同城脉宽、华尔网同城间隔、华尔网同城次数等参数。每个测试界面中均有简要的说明。3、华尔网同城先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、华尔网同城确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、华尔网同城从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
