三相电能表校验装置TH-3A微机继电保护测试仪工厂价格视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:三相电能表校验装置TH-3A微机继电保护测试仪工厂价格的图文介绍

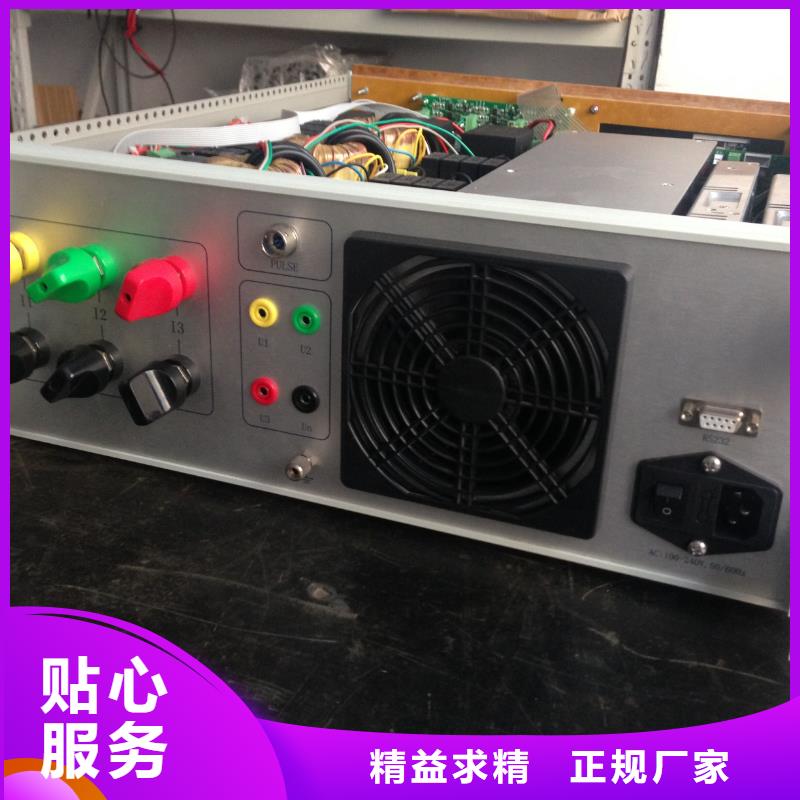

华尔网三相电能表校验装置三相电能表便携式装置内置多功能信号发生器,采用DDS技术,大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200,电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

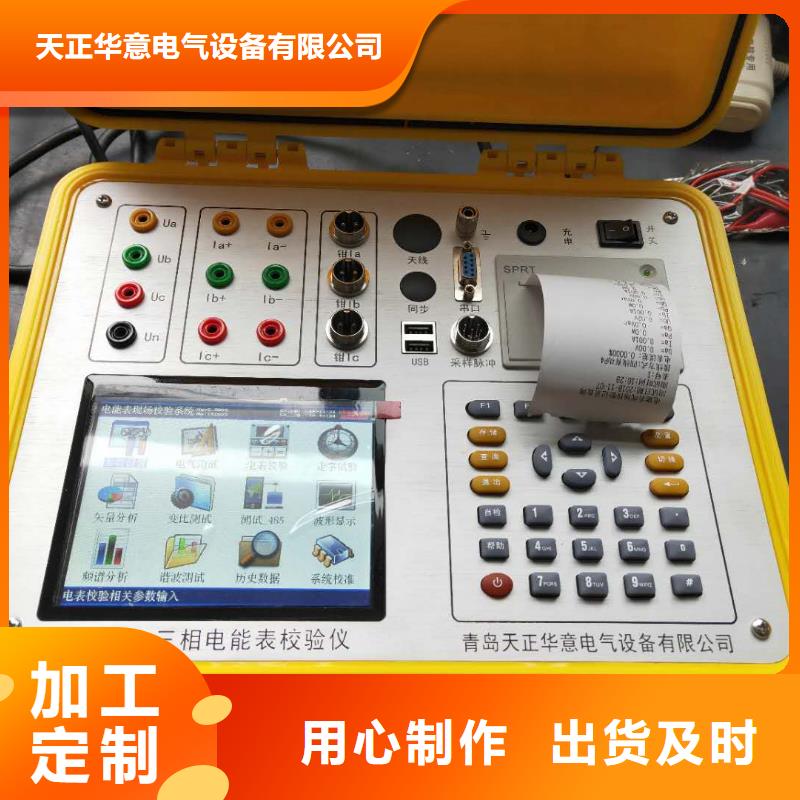

华尔网三相电能表校验装置结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UN；电流输入端子红黑各一、（其中红色为电流流入端，黑色为电流流出端 ；钳形电流互感器接口（钳表1、钳表2）；光电及脉冲信号接口。右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口，用于连接充电器；USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见左侧图二。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用 在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。图二?仪器的外包装及配件箱尺寸，如图三所示：图三2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。
华尔网三相电能表校验装置键盘操作键盘共有30个键，分别为：存储、查询、设置、切换 、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。
天正华意电气设备有限公司是一家结集 河南录波分析仪销售、服务于一体的国内知名企业。我公司技术力量雄厚，生产设备精良，检测手段齐全，质量管理严谨，我公司将以z u i可靠的产品质量、z u i优惠的产品价位、z u i完善的售后服务，z u i良好的商业信誉来赢得您对我们的信任和支持。我们竭诚欢迎新老客商莅临我公司实地考察、参观指导!让我们精诚合作，携手同心，互惠互利，共创新的辉煌!
华尔网三相电能表校验装置电流输出先自挂表架左侧表位的自动压接表架，由个弹性接表棒通过被校表电流线圈，再由第二个弹性接表棒出，再接至下一个表位的自动压接表架，串接各被校表直到挂表架右边一个表位的自动压接表架。然后，并接电流短接端子的低端（黑色）后，回到装置的电流源。三相装置的电压输出采用插孔式插座，电压相线一端插入插孔，另一端的夹子与电能表各相电压端子高端相连，电压零线与电压端子低端相连。如果是手动压表机构，应先根据被校表的高度调节压表的机构位置，将被校表接线孔对准自动压接表架的弹性接表棒插入，同时多功能端子也一一对准后，将压表手柄下压。拆卸被校表时，先向上扳压表手柄释放被校表，然后上提将被校表取下。如果是自动压表机构，可能采用电动或气动压表方式（选择功能），将全部被校表准确放入托表盘，托表盘的设计结构可确保被校表各功能端子一一对准压接表架上的接表探针，这时按下【压表】按钮，全部表位压表的机构自动下压，弹性接表棒顶住被校表。拆卸被校表时，再次按下【压表】按钮，全部表位压表的机构自动释放，然后逐一将被校表取下。多功能快速自动压接表架可将全部接线端子一次压接完成，由于压接的端子多，确保被校表与多功能快速自动压接表架的相对位置就非常重要，这一点是靠托表盘来完成的，因此准确地将被校表放置在托表盘内是非常重要的。在多功能快速自动压接表架的内部有连接插座，将被校表有功/无功电能脉冲信号、RS-485信号、载波通信信号以及其它功能端子全部引出而无需另外接线。以下电能表端子图示引自国网智能电能表型式规范文件，图1-2是直接接入式三相智能电能表的接线端子示意图，表1-1是其接线端子功能定义。图1-3是直接接入式三相费控智能电能表的接线端子示意图，表1-2是其接线端子功能定义。图1-4是三相智能电能表载波通信模块状态指示灯示意图，表1-3是载波通信模块状态指示灯功能定义。
