我们精心制作的【手持式光数字测试仪-交直流标准源批发供应】产品视频已经准备就绪，【一睹真容！】产品视频，呈现产品魅力！
以下是:【手持式光数字测试仪-交直流标准源批发供应】的图文介绍

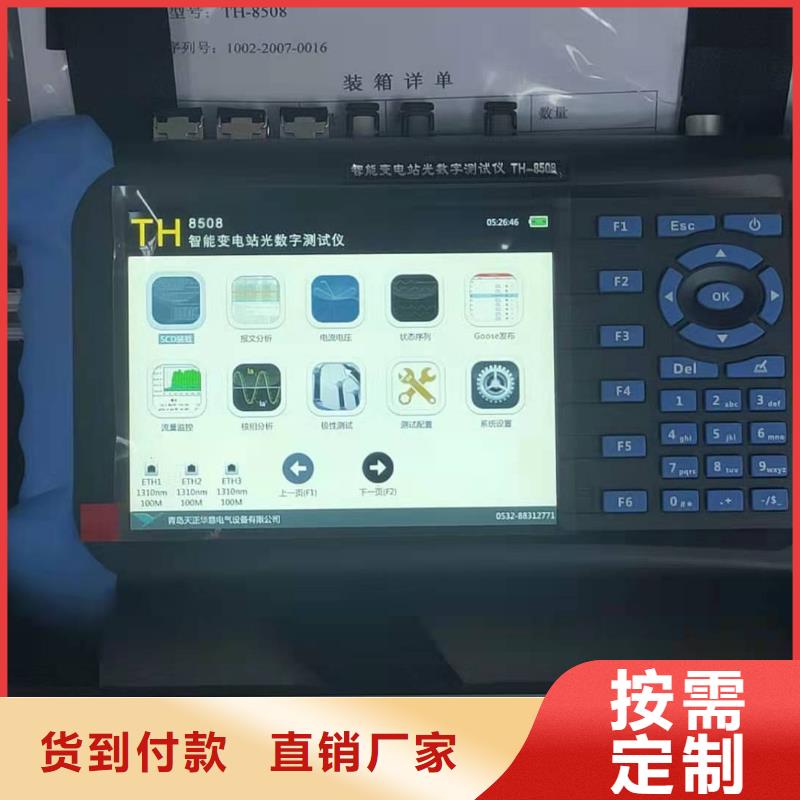

华尔网手持式光数字测试仪核相进入核相测试模块，侦听光口接收报文。支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压/电流作为基准，显示待核相电压/电流组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压/电流相序、有效值是否正确，不同侧电压/电流有效值、相位关系是否正确。 利用多光口同时接收数据的特性，可以将两条光纤同时接入两路光串口或两路光网口，对不同的合并单元的数据进行核相。需要注意的是，核相前需要在“侦听报文”页面勾选好待核相控制块，并点击“通道配置”，选择待核通道及基准通道。 通道配置完成后，点击“核相”或F4键，进入核相。2.8.1 向量图显示2.8.2 数据对比表格显示2.8.3 报文统计分析对比2.9 极性测试“极性”功能模块主要用于光数字电压、电流互感器、变压器进行直流法极性测试。 基本步骤如下： 1) 按直流法接好现场测试接线，确保TH-8508智能变电站光数字测试仪处于开机状态； 2) 进入极性测试界面，扫描SMV，在SMV扫描列表中查找到欲校核极性的SMV，选择欲校核极性的SMV并勾选需要核极性的通道； 3) 在直流法电池开关合上前按“核相”； 4) 合上电池开关，给出极性测试结果； 5) 极性测试完成后，观察通道指针左右摆动的情况，如果摆向“-”一端，则说明互感器是负极性；如果摆向“＋”一端，则说明互感器是正极性；如果指针不摆动，则说明测试失败，需要重新检查互感器、测试方法、参数设置等。
泰安录波分析仪
华尔网手持式光数字测试仪 通道映射F1，将SV报文数据集通道映射到第I组或第II组变量，自动根据通道描述自动关联到电流或电压或延时变量；还可以通过映射列的下拉选择框进行调整。变比设置默认只对选中通道生效，勾选“应用到所有通道”对所有通道生效。品质因素SV一般只对有效位、检修位进行设置。GS通道映射定义GS报文控制块的数据集，包括通道变量映射、数据类型、品质、默认值等。通道映射F1，将GS报文数据集通道映射到开出1-8(GS订阅映射到开入A-H)；数据类型DAType基本类型DOType结构类型数据类型：单点、双点、整形、无符号整形、浮点、字符、BCD等Q品质T时间戳FT3通道映射保护电流01CF（463）保护电压2D41（11585）测量电流/电压2D41（11585）2.12.3 光口数据镜像、转发、回环镜像：将某个光口发出的报文镜像到其它空闲的发送光口，使多个光口发送同样的报文；转发：将某个光口接收的报文从其它空闲的光口转发出去，用于串行侦听报文或闭环试验；回环：在外部不接线的情况下，将光口发送的报文通过底层处理使其回环到该光模块的接收口，用于自检等。2.13 系统设置2.13.1 同步与时间IEEE-1588对时开启IEEE-1588对时设置对时端口，选择ETH1或ETH2；自动同步时间勾选后，一旦锁定IRIG-B或IEEE1588信号，自动将本机时间与GPS时间同步。消抖时间设定测试仪硬开入接口的抖动时间。2.13.2 显示设置屏幕亮度20％～待机时间30s～从不待机，用户在待机时间内无操作，屏幕自动关闭。按任何键或点触屏幕退出待机状态。智能省电默认开启。智能省电模式开启时，当系统进入待机后，如果在待机时间设定值内仍无任何操作（即两倍待机时长设定值内用户无操作），系统将自动关闭光纤模块的通讯，以达到更优的节电效果。一旦退出待机状态，光纤模块自动开启。注：当使用测试仪对报文进行长时间监控时，应关闭智能省电模式。2.13.3 默认参数高中低三侧PT、CT变比2.13.4 软件版本信息提供出厂编号、日期查询及软件版本查询。软件版本升级操作：1、将软件升级包复制到U盘根目录；2、将U盘插入USB接口；3、选中“升级”行，按OK键（或双击“升级”行），自动升级。
本厂自成立以来，我们长期坚持“诚实，守信，专注，公平，创新”的原则。以优良、放心、良好的 山东泰安录波分析仪信誉得了客户的一致好评和信任，成为了省内外诸多企业供应商。热忱欢迎广大新老客户惠顾指导、洽谈 山东泰安录波分析仪业务。
