想要更直观地感受变压器有载开关测试仪变压器变比电桥检定装置欢迎来电询价产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:变压器有载开关测试仪变压器变比电桥检定装置欢迎来电询价的图文介绍
华尔网变压器有载开关测试仪开关转换完后，仪器显示：蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。⑥点击“”放大变形显示，调整数据：可以选择 A相 B相 C相 分别查看按上下可以修改坐标，蓝色的线条一起移动，使测试的结果更加准确。返回上级屏幕这个时候要点击保存。⑦点击“打开”可以查询，保存 删除 导出数据文件导出文件删除二．不带绕组测试①．有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起仪器的A B C O分别对应的接在U V W和中性点上，接线方式 YO 测试方法和带绕组测试一样。②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起2 4 6 8。。分别连接在一起仪器的A B O分别对应的接在U V W上，接线方式Y 测试方法和带绕组测试一样③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起U V W 三相的另外一端都连接在一起作中性点仪器的 A B C O分别对应的接在U V W上和作的中性点上接线方式 YO 测试方法和带绕组测试一样。

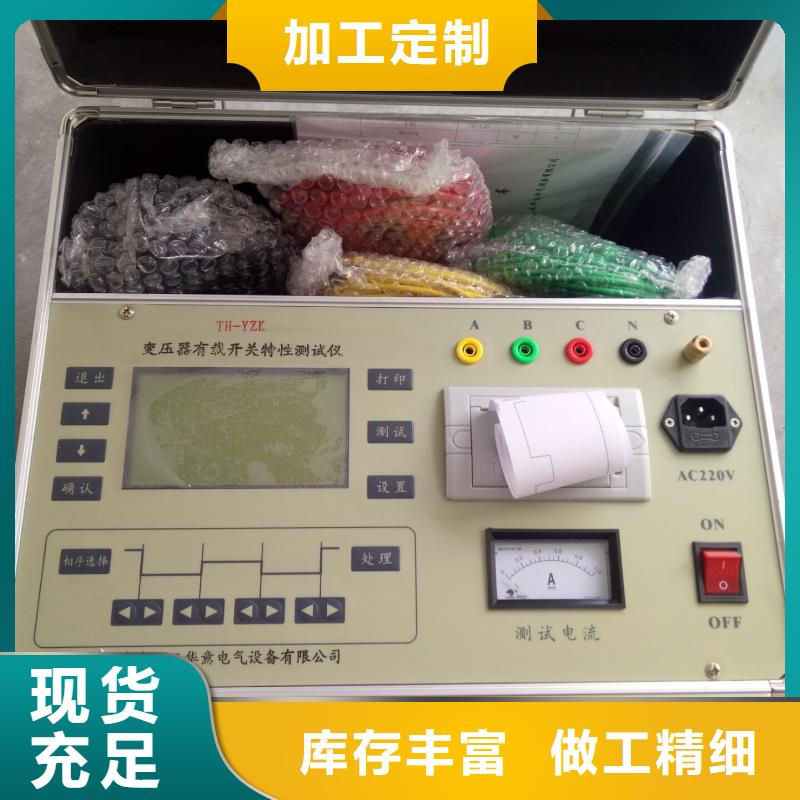

华尔网变压器有载开关测试仪是根据中华人民共和国电力行业标准之高电压测试设备，通用技术条件DL/T846、华尔网附近8-2004设计，可以满足《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等要求。可实现对有载分接开关的过渡时间、华尔网附近过渡波形、华尔网附近过渡电阻、华尔网附近三相同期性等参数的测量，是测试有载分接开关的理想设备。（用户是调容的有载开关请提前告知）二．主要特点：①. 测试Y0 Y △型变压器，阻值不用换算直接显示；②. 数据分析人性化，可以自动的找出波形中间的故障，并做记号；③. 波形的显示是根据采样回的数据自动调整阻值和时间的幅度；④. △型变压器可以显示三相同期性；⑤. 仪器自动判断单电阻和双电阻；⑥. 可以带绕组或不带绕组进行测试；⑦. 四端接线方式，提供高精度电阻测量,且无需导线补偿；⑧. 在测试中间可以连续测试，节省变压器停电的时间；⑨. 仪器可以生存word报告，方便数据的管理和查询； ⑩. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；⑩. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。
华尔网变压器有载开关测试仪．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间: 2011-5-6站名 温度: 湿度:设备名称: 设备编号:生产厂家: 出厂日期:额定容量: 分接范围:各级电压: 分接开关型号:联接型式: Y0型 过渡电阻:1－2档 试验数据波形:1－2档 试验结果:T0(ms) T1(ms) T2(ms) T3(ms) T4(ms) R0(Ω) R1(Ω) R2(Ω)A相 0.0 19.9 5.1 19.9 44.9 0.8 5.1 5.0B相 0.0 19.9 5.1 19.9 44.9 0.8 5.0 5.0C相 0.0 19.9 5.1 19.9 44.9 0.9 5.0 5.0试验
华尔网变压器有载开关测试仪上面所讲述槽作指南中的测试是自动方式的测试过程，下面简单介绍一下手动方式的测试过程。设置为手动方式后，按“测试”键仪器显示“正在充电”，同时可见到屏幕显示正在刷新的三条波形线，待显示波形呈直线状态且数值相对稳定时（注：这是一个充电过程）。启动有载开关，当听到有载开关动作对触头进行切换的声音时,阻值随之发生变化，采集的波形也发生小跳变。结束测试后显示的画面就是所测开关一次调压的全部动作过程。此时可通过按“↑”“↓”键把小跳变的波形移动到显示屏上部，按“确认”键把波形长度放大到比例适中即可。按“退出”键改变幅度比例适中即可，这样可人工寻找出开关切换波形。找到波形后，按“处理”键移动光标到“参数查阅”处按“确认”键则仪器将显示经平滑处理后的波形。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，处理好三项的参数后，就可按“打印”键进行打印。这时打印的图纸包括波形和处理的参数值。滤波参数-当选择“滤波参数”时，则显示“02：1”表示当前波的滤波常数，该项功能是为了在处理时对波形进行滤波。可用“↑”“↓ ”键改变其数值，在“00：1”设定状态下为原始波形，当数值越大时波形越平滑。进行设置可改变波形的显示和打印效果。系统时钟--年、华尔网月、华尔网日及时间的设置。用“↑”“↓”键移动光标到“时间设置”处，按“确认”键则时间处出现一闪烁光标，用“↑”“↓”键改变其数值，用“确认”键改变其位置。再按“退出”键则“时间”变成“年、华尔网月、华尔网日”，同理设置年月日。设置好后按“退出”键结束。六、华尔网测试仪记录波形判读说明：（一）测量记录过程的理想直流波形及测试规范从有载开关动作过程来看，有几个参数尤为重要，其一即开关触头变换程序，具体须测量出整个切换过程的动作时间t4切换过程的波形变化，从波形图上应能看出三相是否同步等；其二是各触头联接的过度电阻，其中阻值还包括引线部分。如下表所示列出了长征电气一厂有载开关的参考指标（厂家不同指标有所不同）和测量参考值。
十多年的发展历程，历经坎坷，走向辉煌，脚踏实地”的奋斗与奉献，天正华意电气设备有限公司将励精图治，勇往直前，开拓创新，愿与 浙江衢州录波分析仪业界同行携手共进，共创中国 浙江衢州录波分析仪事业新的辉煌。

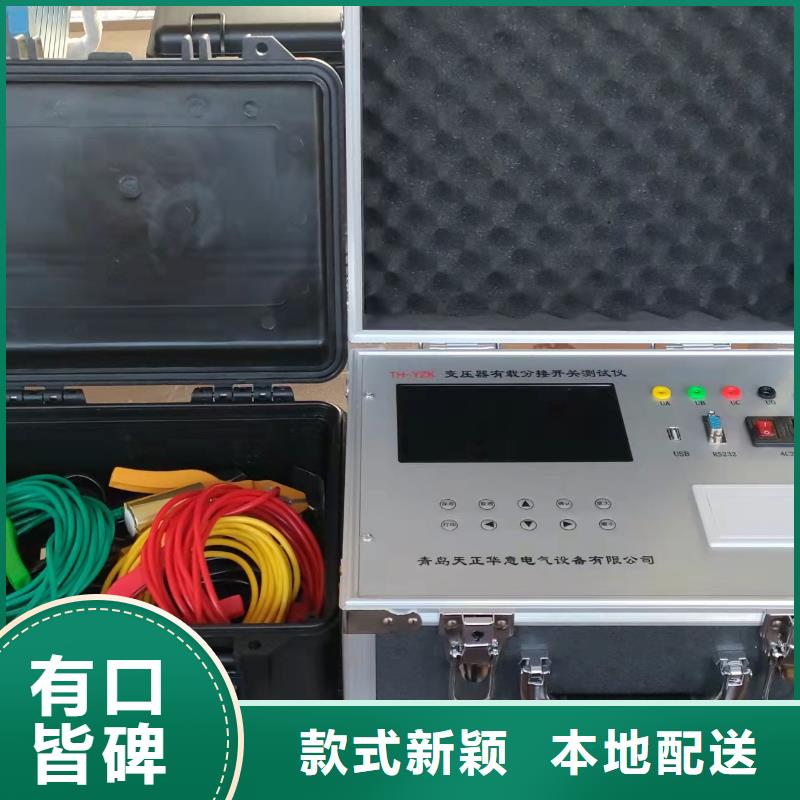

华尔网变压器有载开关测试仪 有载开关特性测试仪技术规范书产品特性1、华尔网同城光线示波器功能。2、华尔网同城较强的综合测量能力。3、华尔网同城较的测量结果分析。4、华尔网同城数据保持，数据通讯。5、华尔网同城抗干扰能力强。6、华尔网同城液晶大屏幕显示，全中文菜单操作。7、华尔网同城自带微型打印机，可汉化打印测量结果及波形。8、华尔网同城体积小，重量轻。技术参数1、华尔网同城三路独立测试电源，输出电流0.5A；2、华尔网同城仪器设置采样率10～20KHZ；3、华尔网同城单次波形存储时间6.4秒。4、华尔网同城过渡电阻测量范围：Y/0型变压器1-40Ω，Y型变压器1-20Ω。5、华尔网同城测量精度：1-5Ω，Δ＝±10％5-40Ω，Δ＝±5％6、华尔网同城时间及同期性误差：Δ≤±1％。7、华尔网同城显示器：240×128T、华尔网同城T6963C控制器；8、华尔网同城打印机：MP-40-8面板式前换纸型打印机；9、华尔网同城处理部分：80C320高速8位微处理器。程序存储器32K；掉电保持数据存储器512K字节；高速A/D转换器，采样率可达400KHZ；10、华尔网同城电源：220V ±10％ 功率≤200W。11、华尔网同城尺寸：410mm×320mm×200mm。12、华尔网同城重量：≤5kg
