以下是:电能质量分析仪直流高压发生器产品优良的图文介绍
华尔网电能质量分析仪 三相四线制设备测试接线图在三相四线制接线方式时用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“测试参数”屏查看测量结果。（二）、三相三线制接线方式设备电参量的测量1、测试目的检测被测设备的二路电压、二路电流的信号，通过测试数据来了解被测设备的实时电压幅值、电流幅值、有功功率、无功功率、相位、频率以及各参量之间的矢量关系的真实情况；可将四个参量的向量图同屏显示出来，从而确定供电系统的运行情况，便于分析故障原因和线损原因。三相三线制设备测试接线图在三相三线制接线方式时只用三根电压线，其中黄色导线联接被测设备A相和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的N相电压端子（注意不是B相）、红色导线联接被测设备的C相电压和仪器的C相电压端子；A、C两只钳形电流互感器用来测量被测设备电流的A、C两相，接好线后进入“测试参数”屏查看测量结果。

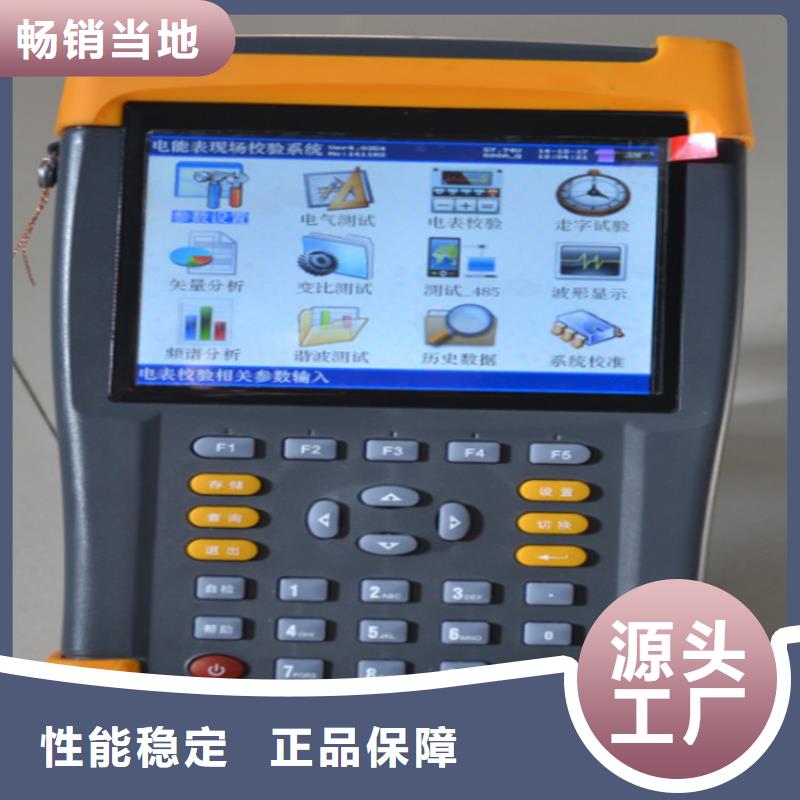

华尔网电能质量分析仪 电气测试”界面：图五、电气测试界面用来显示从互感器一次侧、二次侧测量被测点的数据。右图显示一次侧的三相电压、电流幅值，各相电压、电流之间相位夹角；各相有功功率、无功功率、视在功率及总有功功率Ph、及总无功功率Qh、总视在功率Sh；零序电压Uo、电流Io；正序电压U1、电流I1；负序电压U2、电流I2；电压和电流的不平衡度＃U、＃i；实测频率、总功率因数。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，按F3查看一次侧数据，按F4切换到二次侧界面。按退出键返回主菜单。4．“谐波测试”界面：图六、谐波测试界面电压和电流谐波显示屏如右图所示：此屏显示各相电压和电流信号中各次谐波含量（从左到右依次表示A、B、C各相电压，A、B、C各相电流），其中THD为各相的电压或电流波形畸变率（即总谐波失真度），RMS为各相的电压或电流有效值，01次为基波电压或电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以表格的形式显示1-63次谐波。可通过↑、↓键来切换（01－21）次、（22－42）次（43－63）次谐波含量的表格。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新数据。按退出键返回主菜单。
