以下是:海南回路电阻测试仪微机继电保护测试仪订购的图文介绍
海南回路电阻测试仪 性能特点1、测试电流大,完全符合有关测试接触电阻的标准要求。2、测试电流来自高精度的开关式恒流电源,无需人工调节,测试迅速准确。3、采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。4、测试速度快,USB接口可PC机连接,上传试验数据。5、长时间工作,设有过热保护电路,仪器可靠稳定。6、操作简便,重量轻。四、技术指标1、测试电流:型号 测试电流500A 100A、200A、300A、500A600A 100A、200A、300A、600A2、测量范围:型号 测试电流 测量范围500A 100A 1-3000μΩ200A 300A 500A 600A 100A 200A 300A 600A 3、小分辨率:0.01μΩ4、准确度:0.5%±0.5μΩ 5、输出电压:5V6、工作方式:可设置输出时间7、电源:AC220V±10% 50Hz8、消耗功率:型号 功率500A ≤3000W600A ≤3500W9、使用温度:-20℃~40℃10、相对湿度:≤80%RH,不结露11、重量:

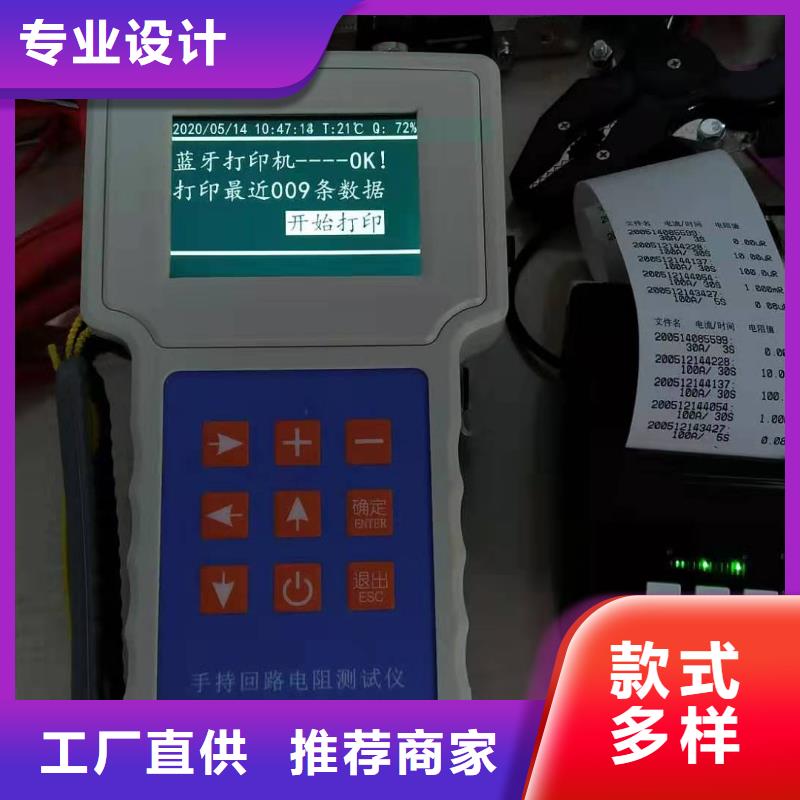

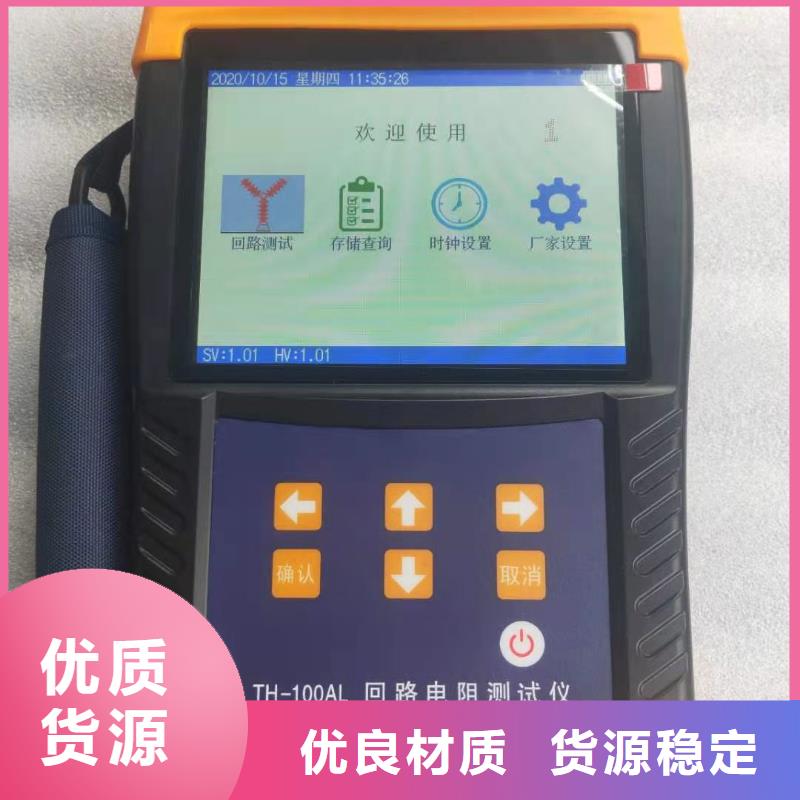

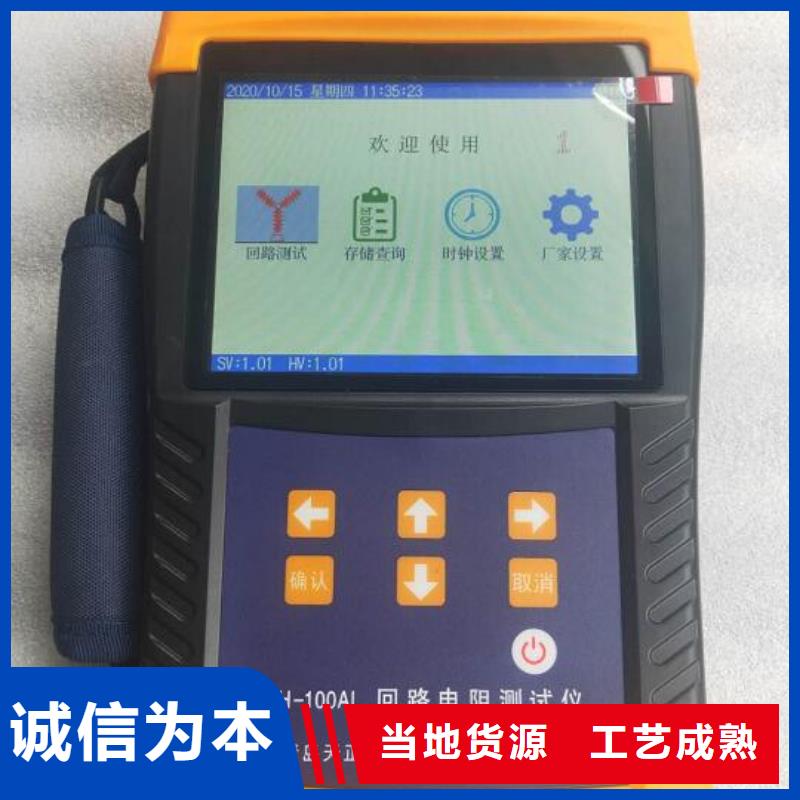

海南回路电阻测试仪 测试步骤 接线将两个测试钳夹到开关触点或试品两端,I+/U+端子连接红色测试线,I-/U-端子连接黑色测试线,其中粗线插片连接电流接线柱I+/I-,细线插棒插入电压接线柱U+/U-。必须使用仪器配套的专用低阻测试线,电流接线柱要拧紧,测试夹要牢固夹持,以降低引线电阻,节省电池电量。如果测试线接触不良,仪器会提示IX=0无电流输出,仪器不会测试。4.2试品接地在带电环境下,必须要保证试品一端接地。4.3 测试1.将所有测试线接好以后,按下仪器电源开关键,液晶屏显示“主菜单”界面,如下图所示。针对开关触点等低阻试品进行回路电阻测试。查看仪器保存的各组数据,在查看数据界面可以进行数据导出。设置仪器的日期、时间。简体中文- English 中英文切换。工厂模式,需要密码操作,不对用户开放。2.选择“电阻测试”,按“确认”键仪器进入测量界面,如下图。设置电流 按移动游标选定设置电流区域,设置电流呈现蓝底,按“向上、向下”箭头键设置50A和100A电流档位。设置时间 按移动游标 选定设置时间区域,设置时间呈现蓝底,按“向上、向下”箭头键依次设置:快速、10、20、30、60秒。测试编号 按移动游标 选定测试编号区域,测试编号呈现光标符号,按“向左、向右”箭头键移动光标,按“向上、向下”箭头键设置本次试验的试品编号。开始/停止 按移动游标进入区域,“开始/停止”呈现蓝底,按“确认”键,开始测量,方框显示绿边提示“测试中…”,达到设置时间后停止测试,测试过程中,也可随时按“确认”键停止测试。提示:建议使用“快速”测量以节省电池电量。UX=显示U+/U-间的电压;IX=显示I+/I-间的电流;T=显示实际测试时间,如下图所示;3.在测试过程中,若检测到测试线接触不良故障时,仪器会提示IX=0无电流输出;若检测到内部温度过高时,会弹出警告提示框,并停止测量。

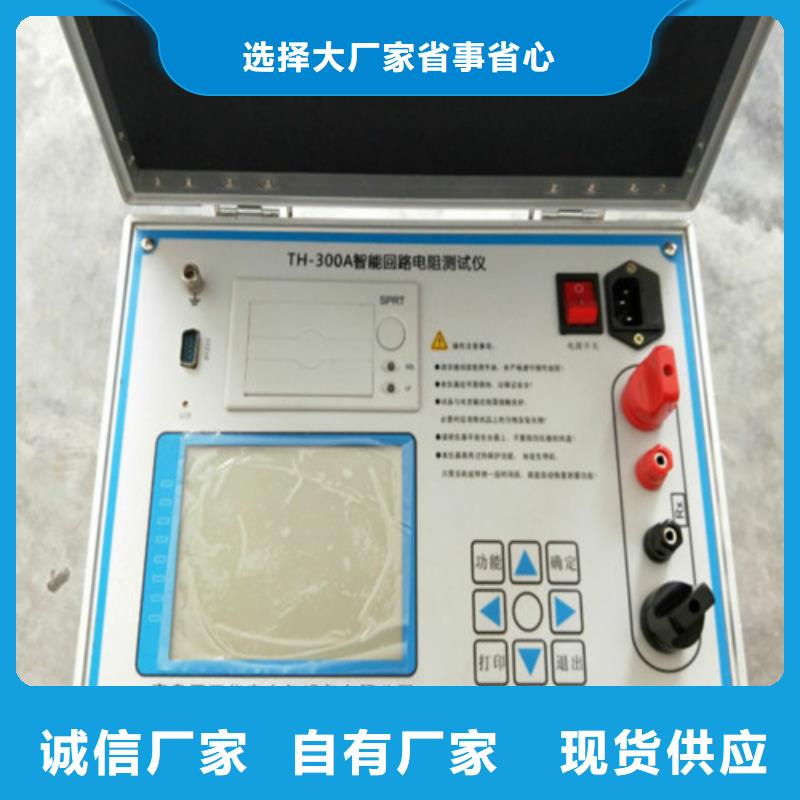

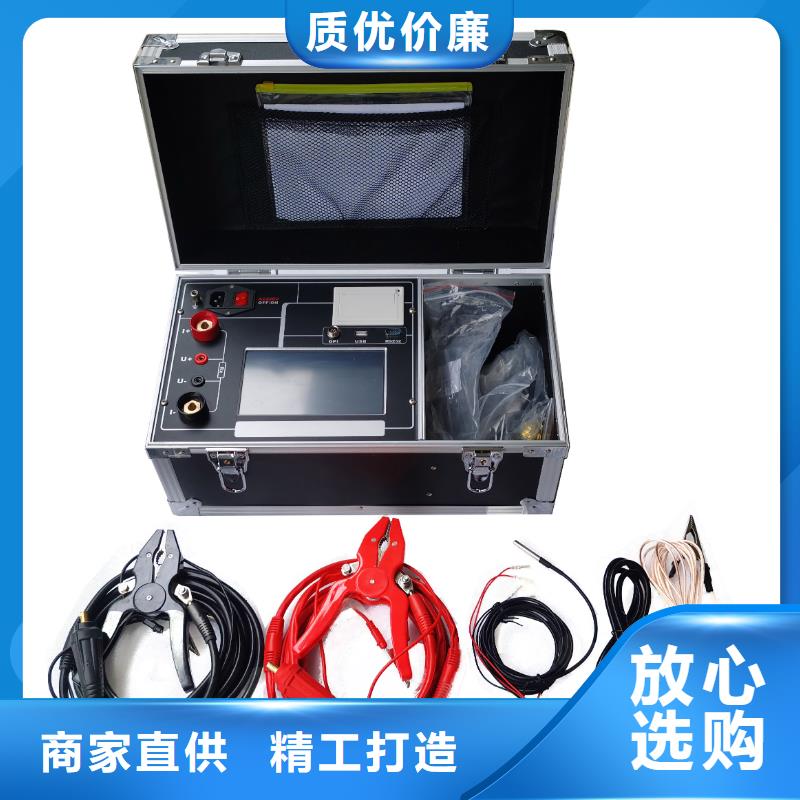

海南回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理,也称四线法测试技术,原理方框图见图1图1 测试原理图由电流源经“I+、I-两端口(也称I型口),供给被测电阻Rx电流,电流的大小有电流表I读出,Rx两端的电压降“V+、V-”两端口(也称V型口)取出,由电压表V读出。通过对I、V的测量,就可以算出被测电阻的阻值。五、面板说明及接线图2 图2为标准单相的参考图片,请以实物为准。接地柱:连接大地的连接端。电源插座:接入AC220V电源,开关、带保险丝,开关上带有电源指示灯。接线柱:接线柱有四个端子,外部2个粗的端子接电流线,内部2个细的端子接电压线。请按红黑粗细一致接线,红色为正,黑色为负。触摸彩色液晶: 800X480像素点阵触摸彩色液晶屏,在阳光和黑暗环境下都十分清楚。热敏打印机:打印机是热敏打印机,热敏纸分正反面(一面可以打字,一面不能),打印内容在热敏纸上只能存留三个月左右,不能用于存档。RS232接口:RS232是与计算机相连的串口通信接口,标配是RS232接口(可选配改成RS485),通信协议为Modbus-RTU 标准协议(9600-N-1),需要PC上位机及通信协议可以联系厂家免费获得,不随机附送。USB接口:此接口用于插U盘(不能用于连接电脑),可以导出试验数据文件。GPI通用接口:GPI通用接口用来连接温度传感器,或外接线控和报警灯。注意事项:有一些简短的提示语句和安装接线图。蓝牙接口:蓝牙可以与计算机连接,本机具有安卓系统的蓝牙APP,需要APP可以联系厂家免费获得,不随机附送。六、操作步骤说明操作步骤一般为:关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下,请接好接地线,电源线,测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢,小电压钳要紧靠被测电阻的测量部分,两把小电压钳处于两把大电流钳的内部。
